Септик для коттеджей

Сооружение индивидуальной очистки бытовых сточных вод

Рассмотрены существующие способы очистки бытовых сточных вод от индивидуальных жилых домов: выявлены основные достоинства и недостатки. С учетом требований (очистка бытовых сточных вод) разработана схема очистки. Приведены технологические расчеты всех аппаратов, входящих в схему очистки. Сконструирована комбинированная установка по очистке бытовых сточных вод (чертежи прилагаются). Имеются расчеты на прочность сконструированной установки. В результате получена схема, позволяющая очистить бытовые сточные воды до показателей сброса в водоемы общего назначения.

Исходные данные
1. Количество человек- 5;
2. Исходные концентрации загрязняющих веществ:
взвешенные вещества - 300мг/л;
БПКполн - 250мг/л;
азот аммонийных солей - 40мг/л;
не рекомендуется использование хлоросодержащих веществ;
3. Расположение - заглубленное;
4. Требования к очищенной воде:
взвешенные вещества - 5мг/л
БПКполн - 5мг/л
азот аммонийных солей - 0,1мг/л

Техническая характеристика
1. Аппарат предназначен для очистки бытовых сточных вод
от взвешенных и органических веществ;
2. Суммарная производительность, куб. м./сутки 1,5
3. Рабочее давление в аппарате наливное
4. Температура рабочей среды,ЕС 8-30
5. Среда - жидкая, коррозионная, нетоксичная,
невзрывоопасная непожароопасная;

Септик — это элемент локального очистного сооружения, применяется на стадии проектирования и строительства комплексных систем локальной очистки бытовых и хозяйственных сточных вод. Септик, как таковой, не является законченным очистным сооружением и применяется согласно действующим нормам и правилам. При работе очистного сооружения необходимо использование методов почвенной доочистки.
Септик - сооружение, предназначенное для сбора и очистки хозяйственно-бытовых сточных вод от индивидуальных жилых домов, объектов малоэтажной застройки, коттеджей при отсутствии центральной системы канализации. В работе септика заложен принцип гравитационного отстаивания и биологической доочистки с использованием биоферментных препаратов, а также почвенных естественных и принудительных методов доочистки.Такими могут выступать биофильтры или биозагрузка.

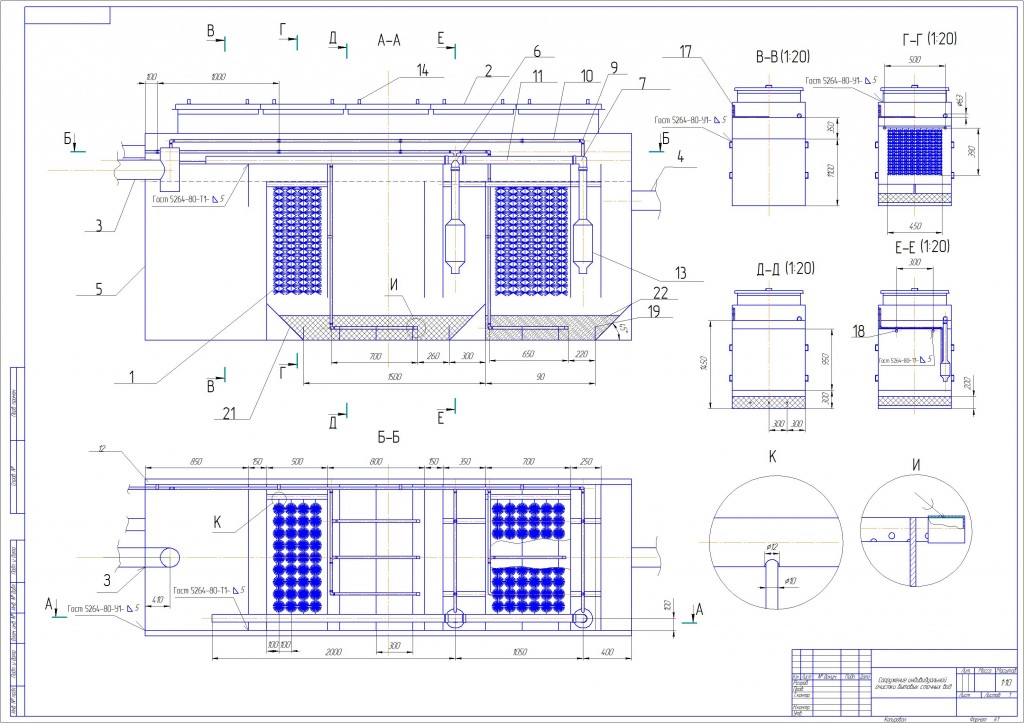

Состав: Технологическая схема, СБ, ВО, Деталировка, Спецификация, ПЗ Язык документа

Софт: Компас v13,CDW

Просмотр файлов
Септик/Лист 1.bak
Септик/Лист 1.cdw
Септик/Лист 2.bak
Септик/Лист 2.cdw
Септик/Лист 3.bak
Септик/Лист 3.cdw
Септик/Лист 4.frw
Септик/Московский ордена Ленина.docx
Септик/спецификация 1.bak
Септик/спецификация 1.cdw
Септик/спецификация 2.bak
Септик/спецификация 2.cdw
Септик/спецификация.bak
Септик/спецификация.cdw
