Схема обвязки агрегатов при ГРП

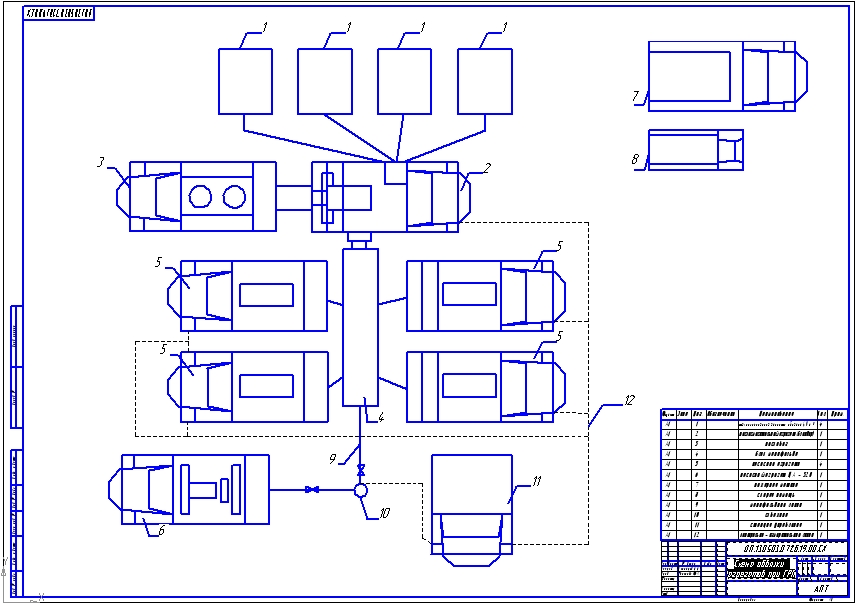

На схеме обвязки оборудования при гидравлическом разрыве пласта (ГРП), показано все технологическое оборудование, используемые при проведении работ ГРП. Показаны агрегаты, установленные на шасси автомобиля КРАЗ:
- насосный агрегат - 4шт
- пескосмесительный агрегат – 1шт
- автоцистерна – 2шт
- самоходный блок манифольда – 1шт
- оборудование устья скважины.

Метод ГРП имеет множество технологических решений, обусловленных особенностями конкретного объекта обработки и достигаемой целью. Технологии ГРП различаются прежде всего по объемам закачки технологических жидкостей и проппантов и, соответственно, по размерам создаваемых трещин .
