Скруббер СВ-Кк

Университет им. Н.Э.Баумана

Предназначены для очистки нетоксичных и не взрывоопасных газов от частиц пыли, не склонных к образованию отложений.

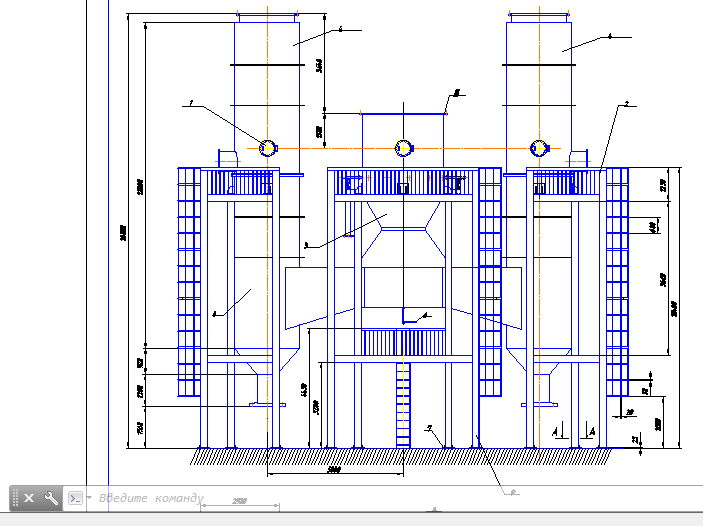

Скруббер Вентури компонуется из трубы Вентури (с регулируемым сечением горловины) и отдельно стоящего (одного или двух) центробежного сепаратора с коническим завихрителем. Для регулировки сечения горловины установлен эллиптический обтекатель. Орошающая жидкость подается в конфузор трубы Вентури с помощью форсунок, равномерно распределенных по периметру конфузора.

Техническое задание
Сокращение содержания твердых частиц в дымовых газах до экологически допустимых значений для паротурбинного энергоблока мощностью 300МВт на березовском (Канско-Ачинское месторождение) и экибастузском углях.

В курсовом проекте была разработана схема очистки дымовых газов энергоблока 300 МВт, образующихся при сжигании угля , от твердых частиц применением эффективных золоуловителей. В качестве основного золоуловителя выбран мокрый скоростной золоуловитель. Примененная схема позволяет очистить газ до нормативных показателей 50-150 мг/нм3 [согласно ГОСТ ГОСТ – 50831 – 95] для последующего их выброса в атмосферу. В соответствии с выявленными требованиями был разработан скруббер Вентури с эллиптической горловиной.

Состав: Технологическая схема золоулавливания, Скруббер (ВО, СБ, Деталировка), ПЗ Язык документа

Софт: AutoCad,DWG,Компас v13,CDW

Просмотр файлов
Ckруббер СВ-Кк/Лист1печать.dwg
Ckруббер СВ-Кк/Лист1печать.frw
Ckруббер СВ-Кк/Лист2Печать.dwg
Ckруббер СВ-Кк/Лист2Печать.frw
Ckруббер СВ-Кк/Лист3Печать.dwg
Ckруббер СВ-Кк/Лист3Печать.frw
Ckруббер СВ-Кк/Литс4Печать.dwg
Ckруббер СВ-Кк/Литс4Печать.frw
Ckруббер СВ-Кк/Московский ордена Ленина.docx
Ckруббер СВ-Кк/РПЗВоздух.docx
