Сушилка барабанная доломита

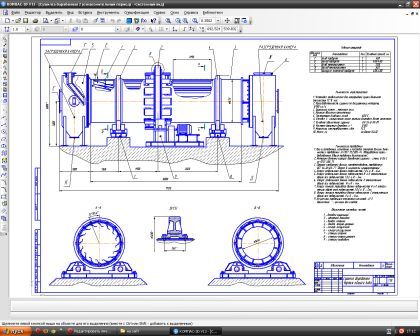

Сушилка барабанная. Чертеж общего вида.
Установка предназначена для непрерывной сушки доломита влажностью 12%, Сушильный агент - топочные газы.

Техническая характеристика
1. Установка предназначена для непрерывной сушки доломита влажностью 12 % мас.
2. Производительность сушилки по высушенному материалу 8700 кг/ч.
3. Сушильный агент - топочные газы.
4. Принцип движения прямоточный.
5. Температура входящих газов, 600 С
6. Насадка: с загрузочного конца приемно-винтовая ,далее лопастная.
7. Условное обозначение сушилки БН 1,6-8 НУ-01
8. Частота вращения барабана, с 0,053
9. Мощность электродвигателя, кВт 13,2
10. Масса, кг не более 14630

Состав: Вид общий (ВО) Язык документа

Софт: Компас v12, CDW

Каталог / Промышленность / Сушилка барабанная доломита

Просмотр файлов
Сушилка барабанная 2.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
2014-04-24 в 21:26 Ответить

Наперед прошу прощения за глупый вопрос :) 12% влажности, это имеется в виду посчитаная за стандартной методикой: "измельчить-высушить-посчитать" или имеется в виду свежепривезенный с карьера мокрый грязный доломит, который подали на сушку.
