Сваб манжетный

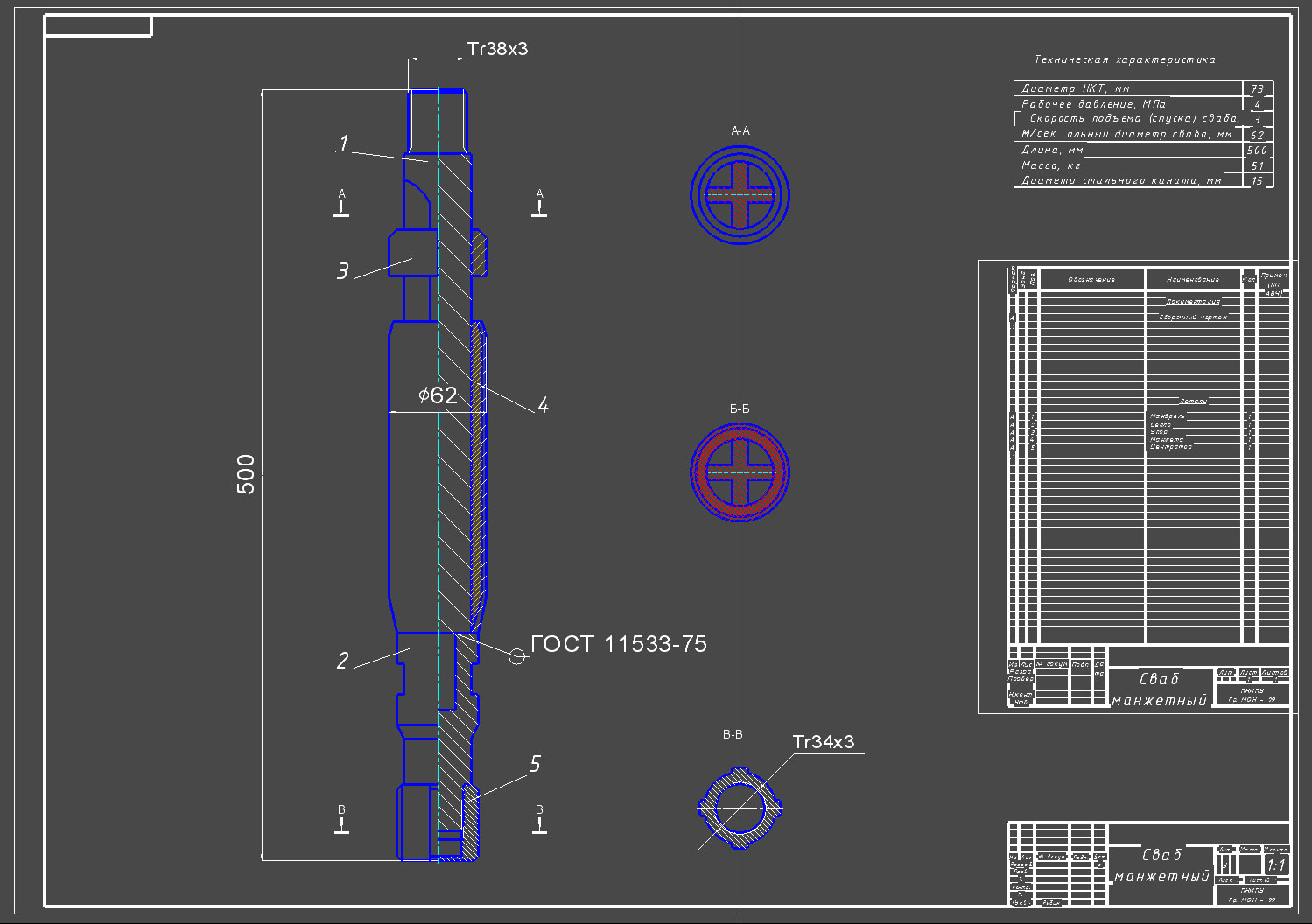

Данный чертеж представляет собой сборочник манжетного способа сваббирования.

Диаметр НКТ, мм 73
Рабочее давление, МПа 4
Скорость подъема (спуска) сваба, м/сек 3
Максимальный диаметр сваба, мм 62
Длина, мм 500
Масса, кг 51
Диаметр стального каната, мм 15

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: AutoCAD, DWG
