Теплообменник типа ХРГ

Холодильник ХРГ предназначен для окончательного охлаждения мазута с использованием охлаждающего агента. Окончательное охлаждение требуется для безопасного транспорта и хранения.

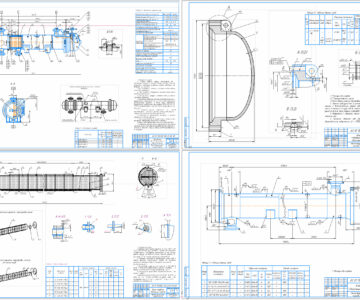

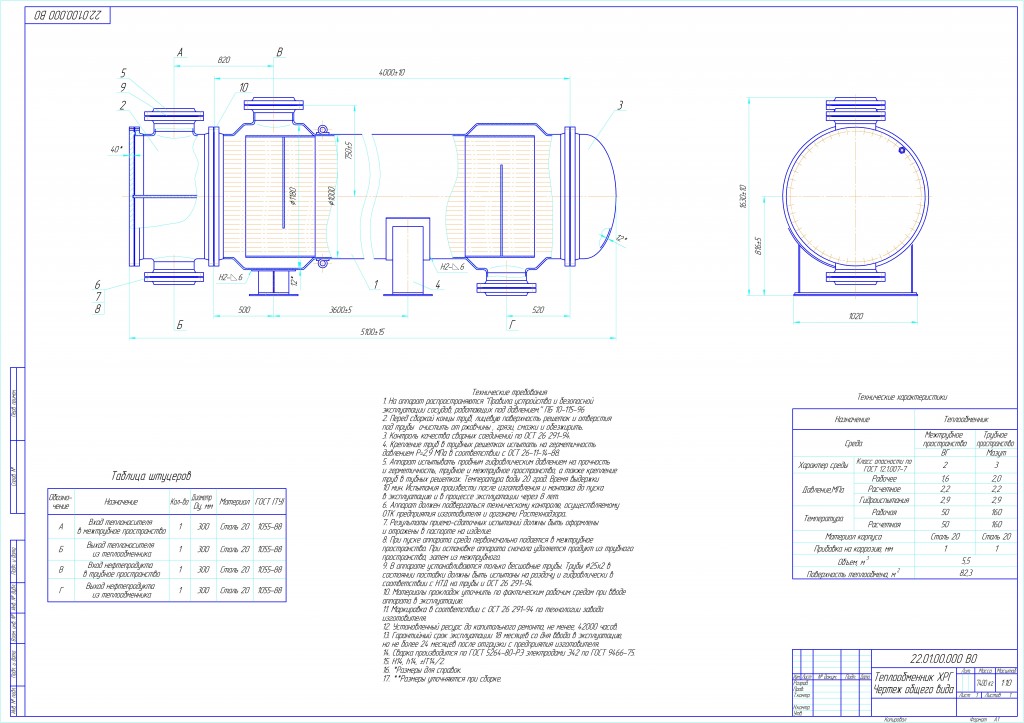

Сборочный чертеж Теплообменника типа ХРГ. Так же приложена деталировка: распределительная камера, крышка, фланец и соответствующие спецификации.

Состав: Сборочный чертеж, Деталировка, Спецификации Язык документа

Софт: Компас v13, CDW

Каталог / Промышленность / Теплообменник типа ХРГ

Просмотр файлов
Крышка.cdw
Распределительная камера.cdw
Распределительная камера.jpg
Спецификация Камера.spw
Спецификация ТО.spw
ТО ХРГ.cdw
ТО ХРГ.jpg
Фланец.cdw
