Трубная мельница 2,0х10,5

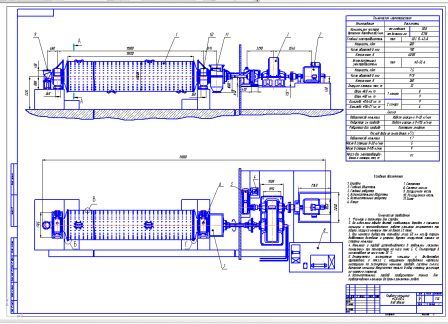

Трубная мельница 2,0х10,5 Вид общий. Предназначена для тонкого помола вяжущих материалов (песок, цемент, ипв)

Техническая характеристика
Номинальная частота вращения барабана,об/мин. от главного 20,8 от вспомог-го 0,118
Главный электродвигатель тип СД3 13-42-8
Мощность, кВт 500
Число оборотов в мин 750
Напряжение, В 6000
Вспомогательный электродвигатель тип АО-52-6
Мощность, кВт 7,5
Число оборотов в мин 970
Напряжение, В 380
Загрузка мелющих тел, т 32

Состав: Вид общий (ВО) Язык документа

Софт: Компас v12

Каталог / Промышленность / Трубная мельница 2,0х10,5

Просмотр файлов
Мельница, вид общий.cdw
