Цех по производству пустотных плит производительностью 32500 м3

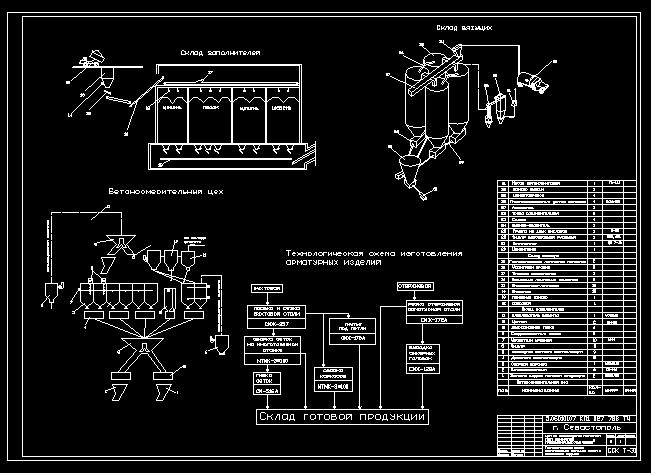

Технологическая схема приготовления бетонной смеси и арматурных изделий для изготовления пустотных плит.
Ни одно современное строительство сейчас не обходится без применения плит перекрытия, которые необходимы при проектировании и обустройстве несущей части любых зданий и сооружений. Плиты перекрытия монтируют в неагрессивной среде, в нормальных природно-климатических условиях.
Железобетонные плиты пустотные для перекрытий - это одна из разновидностей несущих плит, которые используют для строительства конструкций жилых и производственных зданий и сооружений. Также плиты получили также широкое применение при прокладке различных инженерных коммуникаций, например, теплотрасс. Конструкция пустотных плит позволяет прокладывать в них различные коммуникации.
Бетонные плиты пустотные представляют собой изделия правильной геометрической формы, при производстве которых внутри равномерно формируют пустоты в виде правильных труб. Наличие таких пустот делают плиты чрезвычайно жесткими на изгиб и позволяют плитам выдерживать более значительные нагрузки. Дополнительно пустоты облегчают прокладку инженерных коммуникаций во время возведения домов или прокладке коммуникационных сетей.

Состав: Технологическая схема, ПЗ, опалубочный чертеж и армирование изделия, чертеж гибочного станка в двух проекциях Язык документа

Софт: AutoCAD
