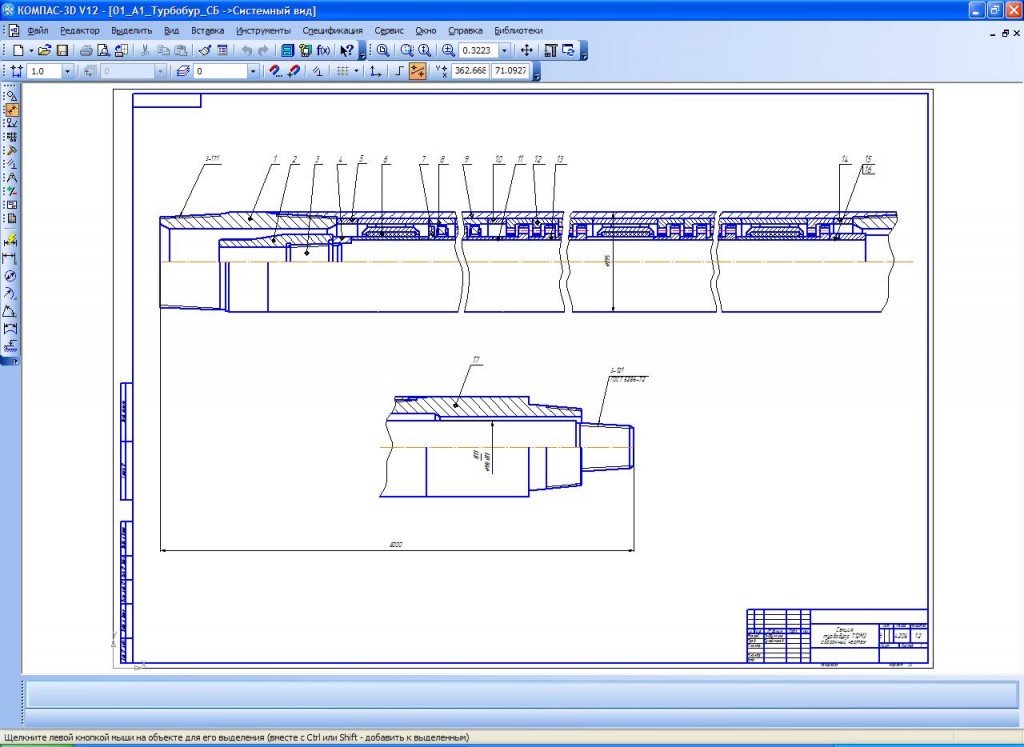

Турбобур Т12М3

Курсовой проект по дисциплине "Эксплуатация и ремонт нефтепромыслового и бурового оборудования": СБ турбобура, ремонтируемые узлы, применяемое оборудование и инструменты. Описан метод восстановления изношенных частей. Стенд для извлечения вала с турбиной из корпуса турбобура. ОФ УГНТУ МП 04-11

Турбобур - забойный двигатель гидравлический, предназначенный для бурения скважин в различных географических условиях.
Турбобур опускается к забою скважин на трубах. Энергия, необходимая для его работы, доставляется потоком жидкости, подаваемой по трубам, установленными на поверхности насосами. Гидравлическая энергия потока жидкости превращается в турбине в механическую энергию вращения вала, несущего на конце долото. В соответствии с загрузкой долота турбина развивает на валу вращающий момент, необходимый для работы долота. Жидкость, отработанная в турбине, направляется в долото, и проходя через промывочное отверстие долота, попадает на забой и очищает его, вынося разбуренную породу на поверхность.
Основные детали турбобура - турбина, вал, опоры и корпус.
Турбина турбобура - многоступенчатая, осевого типа, состоит из системы статоров и системы роторов, из которых первая связана с корпусом, а вторая с валом турбобура.
Турбобур Т12М3 предназначен для бурения верхних интервалов вертикальных и наклонно-направленных скважин. К этому же типу относится турбобур Т12РТ, используемый также для проходки скважин и шахтных стволов диаметром более 394 мм с помощью РТБ (реактивно-турбинного бурения).

Состав: СБ, деталировка, спецификация, пояснительная записка, Стенд Язык документа

Софт: CDW Компас v12
