Установка из четырех циклонов ЦН-15

Тема:Циклон

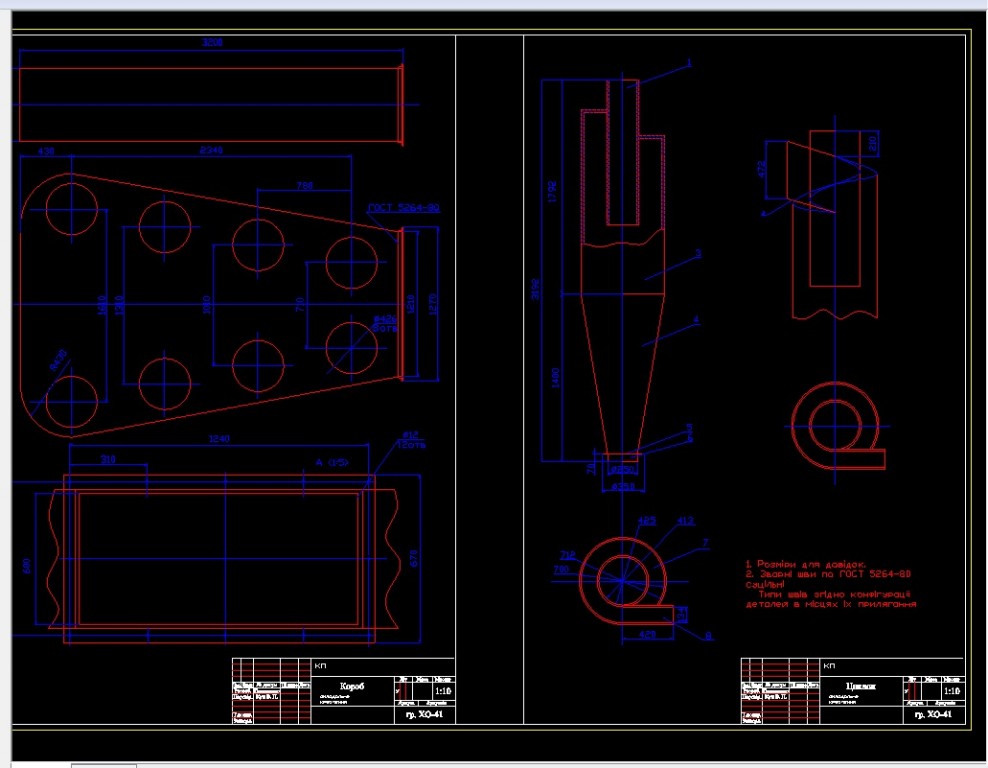

Листы:сборочный чертеж Циклон;
сборочный чертеж короб.
Задержанный в циклоне глюкозный пыль поступает в шнек готовой продукции. Водный раствор, задержанный во влажном пылеуловители используется в технологическом процессе.
   Просеивание глюкозы происходит в таре. При этом через неплотности оборудования выделяется пыль в окружающую среду. Также значительное пыле выделения наблюдается при недостаточно механизированном процессе фасовки глюкозы. Пыль образуется при заполнении мешков и взвешивании.
   На рисунке 1 показана схема очистки воздуха после барабанной сушилки кристаллической глюкозы. Рекомендуется устанавливать циклон ЦН - 15 - который оборудован так, что в него наиболее высокую степень очистки. Циклон ЦН - 15 которые имеют меньшие габариты при равном гидравлическом сопротивлении и производительности следует применять в тех случаях, когда габаритные размеры не позволяют использование циклонов ЦН - 11.

Висновки
Таким чином спроектовано установку із циклонів НДІОГаз , продуктивністю 40 000 м3 /год.
Коефіцієнт очищення – 85 %.
Установка складається з чотирьох циклонів ЦН – 15 , діаметр кожного елемента 800 мм.
Швидкість осадження – 0,71 м / с.
Гідравлічний опір ∆р = 52,5 Па для кожного апарата.
Товщина стінок корпуса циклонів – 1 мм.

Состав: СБ, Детали, Спецификации, ПЗ Язык документа

Софт: AutoCAD
