Устройство для размыва донных отложений Диоген-700

Устройство для размыва донных отложений ДИОГЕН – 700 предназначено для размыва и перемешивание донных отложений в резервуарах. Установки в резервуарах с нефтью емкостью 2000 - 50000 куб.м на первом поясе, на крышке овального или круглого люков-лазов и эксплуатируются во взрыво опасных зонах класса В1a.
Устройство имеет автоматический привод возвратного углового перемещения вала и может работать непрерывно в течение нескольких суток, автоматически перемещая затопленную струю по всей поверхности днища резервуара. Под его действием происходит размыв накопившихся осадков, их перемешивание, при котором тяжелые парафинистые осадки и механические примеси взвешиваются в общей массе нефти в объеме нефти, которая откачивается в это время из резервуара.
Максимальный диаметр пропеллера, (мм) 700
Скорость вращения пропеллера, (об/мин) 460
Максимальная длина затопленной струи нефти, (м) 45
Максимальный угол поворота вала пропеллера в горизонтальной плоскости не менее, (угл. град) 60
Время поворота вала пропеллера в пределах 60°, (час) 5
Питающее напряжение, (В) 380 (+10%-15%)
Электродвигатель (ЭД) АИМР-160
- потребляемая мощность, (кВт) 18,5
- степень защиты оболочки ЭД IP54
Габариты, LxBxH, (мм) 1800х700х1030
Срок службы, (лет) 15
Климатическое исполнение Y2, 5
Масса изделия, (кг) 400
Упаковка: ящик-1, ящик-2, LxBxH, (мм) 1500x700x735; 840x480x690

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v12

Каталог / Промышленность / Нефть и Газ / Устройство для размыва донных отложений Диоген-700

Просмотр файлов
Спецификация диоген 2.cdw

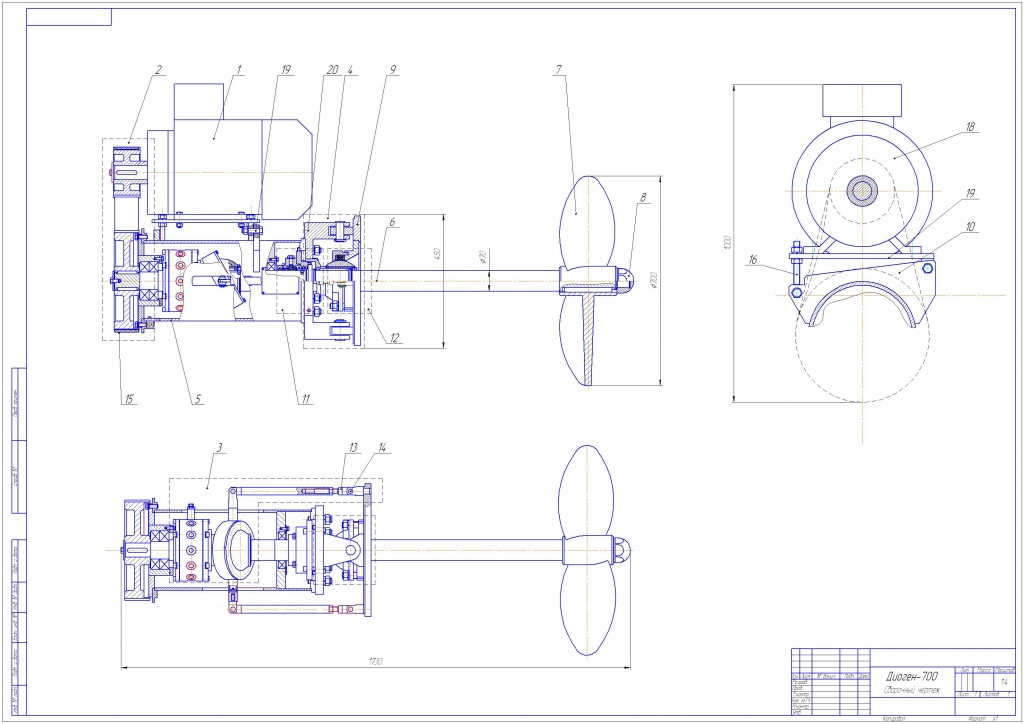

Чертеждиоген 700.jpg
