Ваккуматор RH

Процесс RH (Ruhrstahl Heraeus) осуществляют в камере с огнеупорной футеровкой, оснащенной двумя патрубками, которые погружают в жидкий металл. В результате снижения давления в системе и поддувки инертного газа в восходящий погружной патрубок металл подсасывается в вакуум-камеру, где происходят его обезуглероживание и дегазация, а также другие реакции, связанные с дегазацией.

Обработка всей плавки идет быстро за счет циркуляции жидкой стали. Погружение патрубков осуществляют путем опускания самой камеры или при подъеме ковша. В целях минимизации времени замены камеры может быть предусмотрена система быстросменных вакуум-камер.
Металлургические преимущества системы RH:
оптимальное обезуглероживание до концентрации ниже 15 ppm;
возможность работы при различном исходном содержании углерода;
возможность использования более дешевых высокоуглеродистых легирующих добавок;
возможность химического нагрева расплава;
низкое конечное содержание растворенных газов;
повышение общей степени чистоты стали;
достижение точных плановых показателей состава.

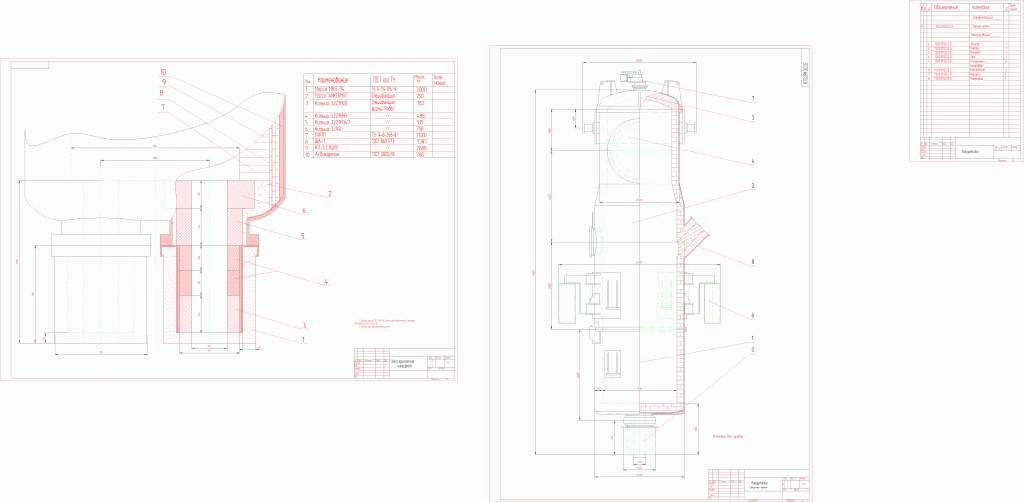

Состав: Сборочный чертеж(СБ), Спецификация, Узел крепления патрубков Язык документа

Софт: autocad .dwg

Просмотр файлов
вакууматор.dwg
