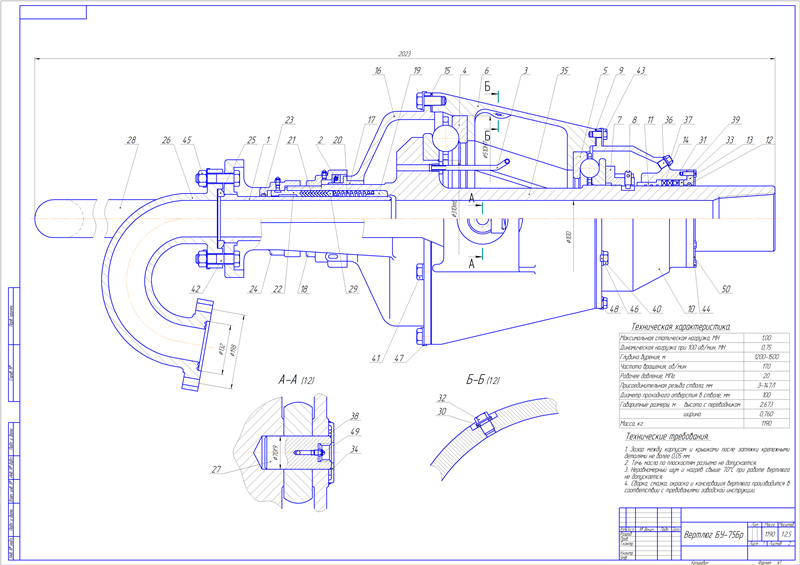

"Вертлюг БУ – 75Бр"

Альметьевский государственный нефтяной институт
Кафедра нефтегазового оборудования
Курсовой проект по дисциплине "Машины и оборудования для бурения нефтяных и газовых скважин"
На тему: "Вертлюг БУ – 75Бр"
Альметьевск 2015

Вертлюг является пятой, обеспечивающей возможность свободного вращения бурильной колонны при невращающемся его корпусе. Он висит на крюке или крюкоблоке, связан с буровым рукавом и представляет собой устройство, служащее для нагнетания под большим давлением бурового раствора во вращающуюся бурильную колонну.
Вертлюг является весьма ответственным узлом буровой установки, и от правильной эксплуатации во многом зависит безотказность и долговеч-ность его работы.

Техническая характеристика:
Максимальная статическая нагрузка, МН - 1
Динамическая нагрузка при 100 об/мин, МН - 0,75
Глубина бурения, м - 2000-2500
Частота вращения, об/мин - 170
Рабочее давление раствора, МПа - 20
Присоединительная резьба ствола, мм - З-147Л

Габаритные разме-ры, м:
высота - 2,673
ширина - 0,760
Масса, кг - 1190
