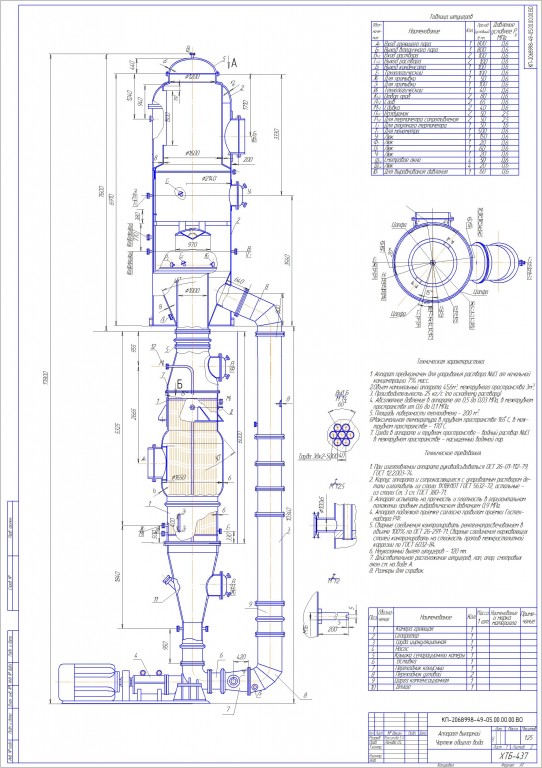

Выпарная установка NaCl

На чертеже выпарная установка, предназначена для для повышения концентрации разбавленных растворов или выделения из них растворенного вещества путем кристаллизации
ХТБ-437

Техническая характеристика
1. Аппарат предназначен для упаривания раствора NaCl от начальной концентрации 7% масс.
2.Объем номинальный аппарата 45,6м , межтрубного пространства 3м ,
3. Производительность 25 кг/с (по исходному раствору)
4. Абсолютное давление в аппарате от 0,5 до 0,03 МПа, в межтрубном пространстве от 0,6 до 0,1 МПа.
5. Площадь поверхности теплообменa - 200 м .
6. Максимальная температура в трубном пространстве 165 С, в межтрубном пространстве - 170 С.
7. Среда в аппарате и трубном пространстве - водный раствор NaCl в межтрубном пространстве - насыщенный водяной пар.

Состав: Вид общий (ВО) Язык документа

Софт: компас v12

Каталог / Промышленность / Выпарная установка NaCl

Просмотр файлов
выпарная установка/444444444444444.cdw
выпарная установка
