Выталкиватель слябов

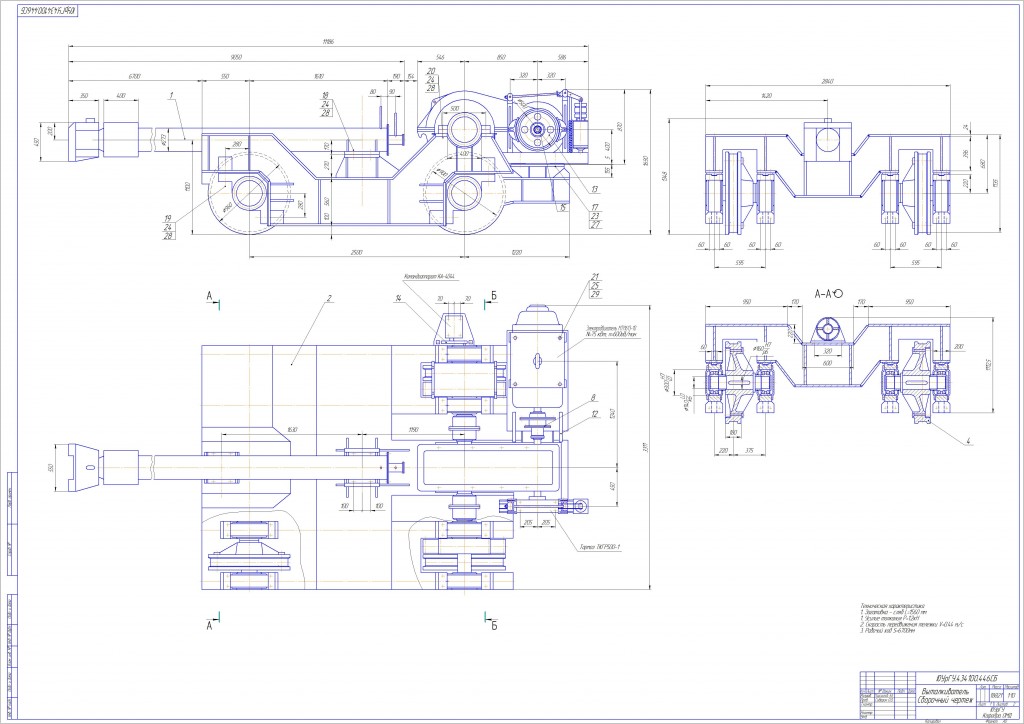

На чертеже представлен выталкиватель - механизм для выталкивания нагретых заготовок (слябов) из методической печи. Выталкиватель такого типа используется на Ашинском металлургическом заводе.

Выталкиватель состоит из длинной штанги в виде трубы, жестко закрепленной на раме болтовым соединением. Вся конструкция перемещается на колесах, привод, которого также установлен на раме.
Привод включает в себя электродвигатель, зубчатую муфту со срезными болтами, двухпоточный цилиндрический редуктор, зубчатые муфты, соединяющие концы тихоходного вала с узлами приводных колес, тормоз
Выталкиватель работает следующим образом:
Входной вал редуктора получает вращение от реверсивного электродвигателя переменного тока мощностью 75 кВт с n=600 об/мин. В дальнейшем выходной вал редуктора передает вращение через зубчатую муфту на шестерню, которая в свою очередь входит в зацепление с зубчатым венцом. Зубчатый венец соединен с приводным колесом при помощи болтового соединения.
Выталкиватель движется со скоростью 0,44 м/с на длину рабочего хода. Достигнув крайнего положения, срабатывает тормоз. После выгрузки заготовки из печи, командоаппарат посылает импульс на двигатель после чего, выталкиватель возвращается в исходное положение.
Торможение выталкивателя осуществляют путем отключения электродвигателя. Инерционное вращение вала предотвращают с помощью колодочного тормоза ТКГ-500-II-1.
Тормоз состоит из основания, на котором установлены рычаги с колодками, штока и пружины, гидравлического толкателя.
При неработающем толкателе под действием сжатой пружины рычажная система прижимает колодки к поверхности тормозного шкива.
При включении толкателя его поршень выдвигает шток вверх, рычаги, освободившись от действия пружины, расходятся, растормаживая шкив.

Состав: Сборочный чертеж (СБ), Спецификация, Описание конструкции Язык документа
