Завод по производству железобетонных фундаментных балок

Завод по производству дорожных плит с несущей нагрузкой 30 тонн. Производство из шлакощелочного бетона. Генеральный план предприятия, план производственного цеха, Чертежи с размерами дорожных плит.

Пояснительная записка содержит 39 страниц, в том числе 5 таблиц,
7 рисунков, 8 источников.

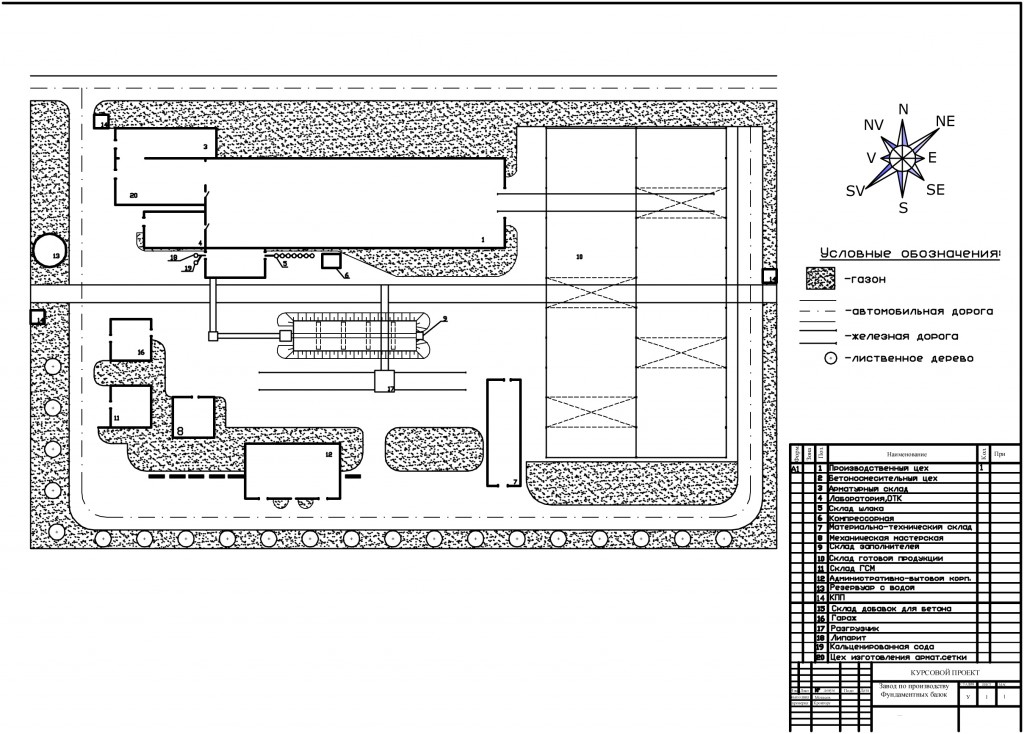

Графическая часть выполнена на 3-х листах формата А1 .(План, разрез; Генплан;Технологическая схема)
В данном проекте представлено предприятие по производству преднапряжённых железобетонных дорожных плит, подробно описана технология производства изделий, приведены расчёты производительности предприятия, площадей складов (сырья, готовой продукции и арматуры) и необходимости в сырье. Производительность завода -17390 тыс. изд./год или 29,215 тыс. м3 в год.

Состав: Сборный чертёж, Схема управления Весовым дозатором, Технологическая схема, Спецификация, Пояснительная записка Язык документа

Софт: Autocad, DWG, Microsoft Word

Каталог / Промышленность / Завод по производству железобетонных фундаментных балок

Просмотр файлов
kursovoi/Введение.docx
kursovoi/ЗАВОД ШПАЛ1.bak
kursovoi/ЗАВОД ШПАЛ1.dwg
kursovoi/пояснительная -Плиты-1.doc
kursovoi
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
