Биогазовая установка для свинофермы

Луганский национальный аграрный университет Кафедра МППЖ
Дипломный проект на тему: "Биогазовая установка для свинофермы".
Луганск 2013

В данном дипломном проекте предлагается разработка технологической схемы биогазовой установки для свинофермы УНИАК ЛНАУ «Колос» Лутугинского района Луганской области. Выполнен анализ производственной деятельности данного хозяйства, приведен технологический расчет процессов в свинарнике – откормочнике.
На основе изученных литературных источников выполнен обзор существующих биогазовых установок, как в нашей стране, так и зарубежных образцов.
В качестве конструкторской разработки предложен метантенк для получения биогаза. Выполнены технологические и прочностные расчеты данного устройства.
В заключительной части дипломного проекта приведены мероприятия по охране труда на свиноводческой ферме и при эксплуатации биогазовой установки, а также экономическое обоснование данного проекта.
Дипломный проект включает:
расчетно – пояснительную записку объемом 98 страниц (14 таблиц, 2 рисунка);
графическую часть – 9 листов формата А 1.

Разработанная в дипломном проекте БЭУ имеет следующие технико – экономические показатели:
объем реактора – 2,86 м3 ;
влажность исходного навоза – 90 – 96 % ;
интервал температур сбраживания – 30 – 550С;
объем газгольдера – накопителя – 5,28м3 ;
давление биогаза в системе – 1000 Па;
стоимость биоэнергетической установки – 5273 грн ;
срок окупаемости первоначальных затрат – 1 год;
обслуживающий персонал – 1 чел.

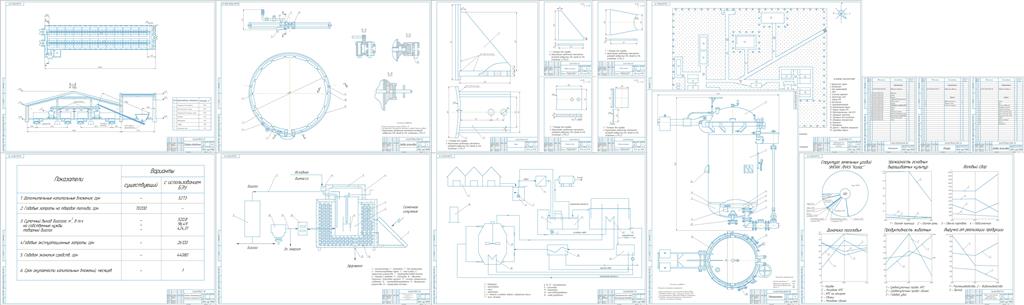

Состав: Анализ призводственной деятельности. Генеральный план. Метантенк (ВО). Затвор фланцевый (СБ). Схема анаэробного сбраживания. План свинарника. Технологическая схема. Экономическое обоснование. Деталировка (опора, ребро жесткости, опорная плита). Язык документа

Софт: Компас-3D 12

Каталог / Сельское хозяйство / Биогазовая установка для свинофермы

Просмотр файлов
Диплом по биогазу/Thumbs.db
Диплом по биогазу/Анализ.cdw
Диплом по биогазу/Генплан животноводческого комплекса.CDW
Диплом по биогазу/Деталировка.cdw
Диплом по биогазу/Метантенк ВО.cdw
Диплом по биогазу/Метантенк ВО.jpg
Диплом по биогазу/Пояснительная записка.doc
Диплом по биогазу/СБ.cdw
Диплом по биогазу/Свинарник-откормочник_.cdw
Диплом по биогазу/Спецификация 1.spw
Диплом по биогазу/Спецификация 2.spw
Диплом по биогазу/Спецификация3.spw
Диплом по биогазу/Схема анаэробные сбраживание.cdw
Диплом по биогазу/Технологическая схема биоенэргоустановки.cdw
Диплом по биогазу/Технологическая схема гелиобиоэнергетичной установки.cdw
Диплом по биогазу/Экономика.cdw
