Бороны и их рабочие органы

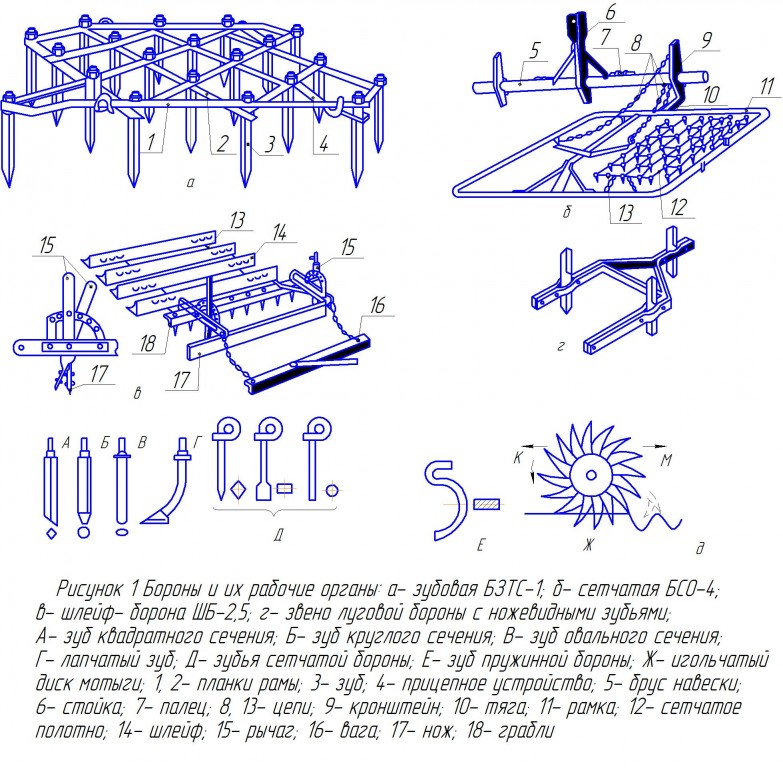

Бороны и их рабочие органы:
а- зубовая БЗТС-1;
б- сетчатая БСО-4;
в- шлейф- борона ШБ-2,5;
г- звено луговой бороны с ножевидными зубьями;

А- зуб квадратного сечения;
Б- зуб круглого сечения;
В- зуб овального сечения;
Г- лапчатый зуб;
Д- зубья сетчатой бороны;
Е- зуб пружинной бороны;
Ж- игольчатый

диск мотыги; 1, 2- планки рамы; 3- зуб; 4- прицепное устройство; 5- брус навески; 6- стойка; 7- палец; 8, 13- цепи; 9- кронштейн; 10- тяга; 11- рамка; 12- сетчатое полотно; 14- шлейф; 15- рычаг; 16- вага; 17- нож; 18- грабли

Состав: Плакат Язык документа
