Чертежи модернизированной сеялки СЗС-2,8

НГАУ ИИ
Дипломная работа, содержит пояснительную записку в количестве 100 стр с конструктивными расчетами. Чертежи общего вида, сборочные чертежи усовершенствованного рабочего органа, и катка. Модернизация рабочего органа позволяет вносить семена и удобрения при посеве на разном уровне от дневной поверхности поля. Данный дипломный проект посвящен модернизации зерновой стерневой сеялки СЗС-2,8 для ленточного способа посева с разноуровневым размещением семян и удобрений . Предполагается что за счет разноуровневого внесения семян и удобрений повысится урожайность , что в свою очередь положительно скажется на себестоимости производимого продукта. Модернизация заключается в разработке лапового сошника с распределителем семян, наральником и раструбом , причем наральник с раструбом находится ниже распределителя семян, что позволяет вносить удобрения ниже уровня семян. Так же произведена замена гладкого катка на струнный , который позволяет формировать поверхностный, мульчи-рующий влагосберегающий слой почвы.

Техническая характеристика
Ширина захвата-2,8м;
Рабочая скорость - 10км/ч;
Производительность -2,2 га/ч;
Агрегатируется с тракторамикласса тяги - 14кН;

Состав: Вид общий 2 шт. Сборочный чертеж 2 шт. Деталировка, Каток (СБ), спецификации, технологическая схема, ПЗ Язык документа

Софт: Компас V 12

Каталог / Сельское хозяйство / Чертежи модернизированной сеялки СЗС-2,8

Просмотр файлов
Диплом/Деталировка 1.1.cdw
Диплом/Деталировка1.cdw
Диплом/Каток СБ.bak

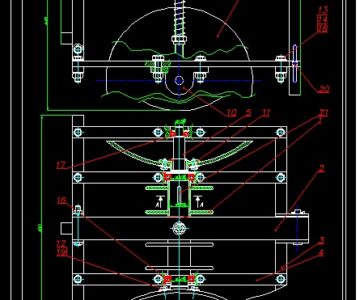

Диплом/Каток СБ.cdw

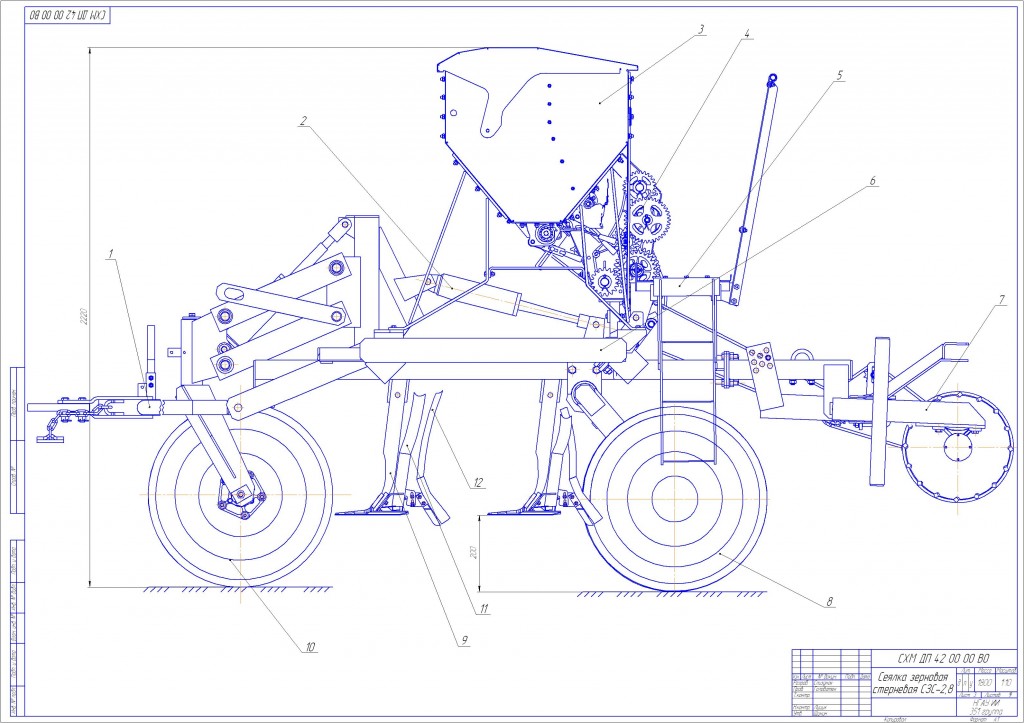

Диплом/СЗС-2,8 (ВО1).cdw
Диплом/СЗС-2,8 (ВО2).cdw
Диплом/Сошник СБ, Колено СБ (А2).cdw
Диплом/Схема технологическая2,1.cdw
Диплом/ПЗ/ПЗ.doc
Диплом/ПЗ/Спецификация1.doc
Диплом/ПЗ/Спецификация2.doc
Диплом/ПЗ/Спецификация3.doc
Диплом/ПЗ/Спецификация4.doc
Диплом/ПЗ/~$ПЗ.doc
Диплом/ПЗ
Диплом
