Дипломный проект: Проект ремонтно-монтажного участка для ремонтной мастерской

В дипломном проекте бакалавра в ПЗ наведено описание хозяйства,определено в технологической части: годовой объем ремонтно-обслуживающих действий, распределение выполнения работ на предприятиях ремонтной сферы, обоснование организационного режима работы участка и предприятия, расчет необходимого количества рабочего персонала и технологического оборудования; в конструкторской части: приведены усовершенствования гидравлического подъемника. Также расчитаны охрана труда и экономический эфект проекта

Состав: ПЗ, План участка, Общий вид гидроподъемника, Сборочный чертеж корректора, Деталировка, Экономика, Охрана труда, график загрузки участка Язык документа

Софт: Компас V12, cdw, Word, doc

Каталог / Сельское хозяйство / Дипломный проект: Проект ремонтно-монтажного участка для ремонтной мастерской

Просмотр файлов
Диплом/diplom.doc
Диплом/zmist.doc
Диплом/~$diplom.doc
Диплом/~$итулка.doc
Диплом/ЛИСТИ/Spec гидроп.doc
Диплом/ЛИСТИ/Гідропідіймач3.cdw
Диплом/ЛИСТИ/деталі/PALEC.CDW
Диплом/ЛИСТИ/деталі/PLASTUNA2.CDW
Диплом/ЛИСТИ/деталі/RAMKA5.CDW
Диплом/ЛИСТИ/деталі/VAL4.CDW
Диплом/ЛИСТИ/деталі/вал1.cdw
Диплом/ЛИСТИ/деталі/зірочка 3.cdw
Диплом/ЛИСТИ/деталі
Диплом/ЛИСТИ/Дип. лист охрана підйомволк.doc

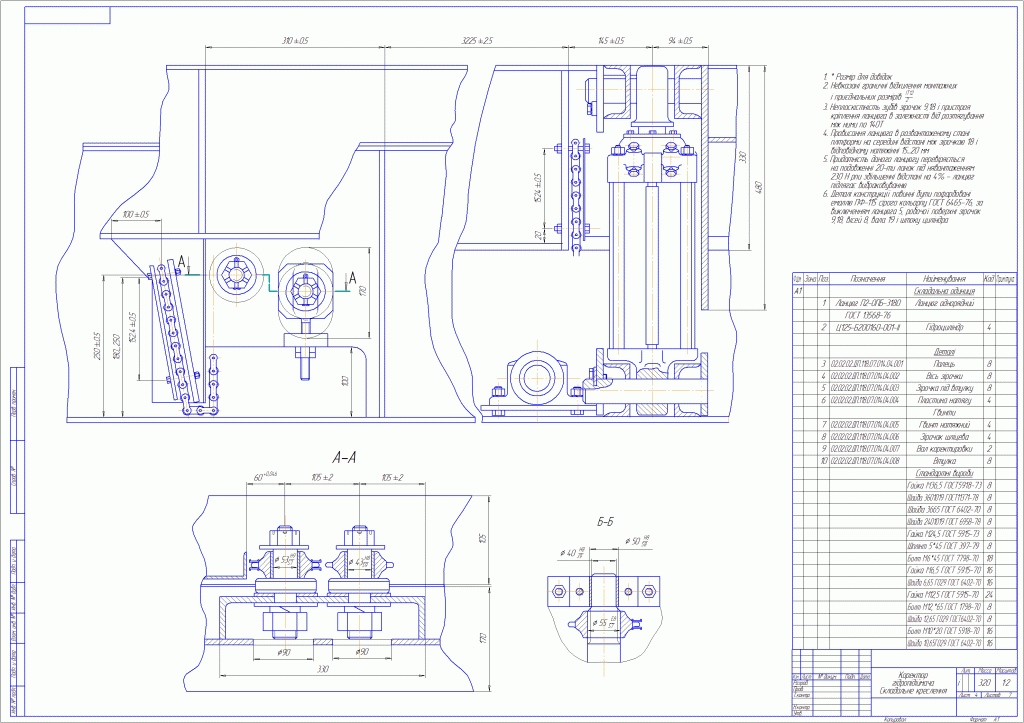

Диплом/ЛИСТИ/Коректор4.cdw
Диплом/ЛИСТИ/Коректор4.gif
Диплом/ЛИСТИ/План-графікцон.doc
Диплом/ЛИСТИ/план.cdw
Диплом/ЛИСТИ/Техніко.doc
Диплом/ЛИСТИ
Диплом/Титул.doc
Диплом
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2013-03-15 в 17:09 Ответить

Для чего предназначен этот подъемник?

    2
    2013-03-15 в 18:01 Ответить

    Стенд гідропідімач служить для виконання ремонтрно-монтажних робіт в процесі проведення ремонту сільськогосподарської техніки. Характеристики стенда приведено нижче.
    Тип стенду пересувний
    Привід електрогідравлічний
    Потужність приводу, кВт – 2,2
    Вантажопідйомність, т – 8
    Найбільша висота підйому, мм – 200
    Габаритні розміри, мм
    Довжина – 5300
    Ширина – 3000
    Висота – 1100
    Маса, кг – 4300
