Фекальный насос НЦН-2

Для перекачки навозной жижи на СТФ предлагается насос центробежного типа, который также позволяет перекачивать навоз пониженной влажности с включениями примесей, в том числе отходов грубых кормов. Насос состоит из корпуса, крышки, крыльчатки, которая установлена на вале, фланца, выбросной трубы и электродвигателя.
Корпус насоса изготовлен из стальной трубы диаметром 520 мм. С одной стороны к корпусу приварена крышка из листовой стали с радиусом изгиба равным диаметру корпуса насоса. Крыльчатка приварена к валу под углом 180°. Выбросная труба приварена к корпусу насоса по касательной. Электродвигатель с крыльчаткой соединен втулками и шплинтами, что позволяет при забивании или попадании посторонних примесей предотвратить поломку лопастей крыльчатки.
Вся конструкция насоса установлена на сварной раме.
При откачке навозной жижи вал привода насоса закрывают защитным кожухом, выполненным из тонкостенной трубы, который устанавливается на фланец насоса, а сверху крепится к раме с помощью болтового соединения.
Кроме того, к насосу на выходе устанавливаем устройство для разделения навоза на фракции (жидкую и твердую), что позволяет твердую фракцию загружать в тракторный прицеп, а жидкую фракцию в специальную емкость. Применение данного устройства позволяет сократить затраты труда и площадь для хранения навоза и улучшить санитарные условия на свиноферме.

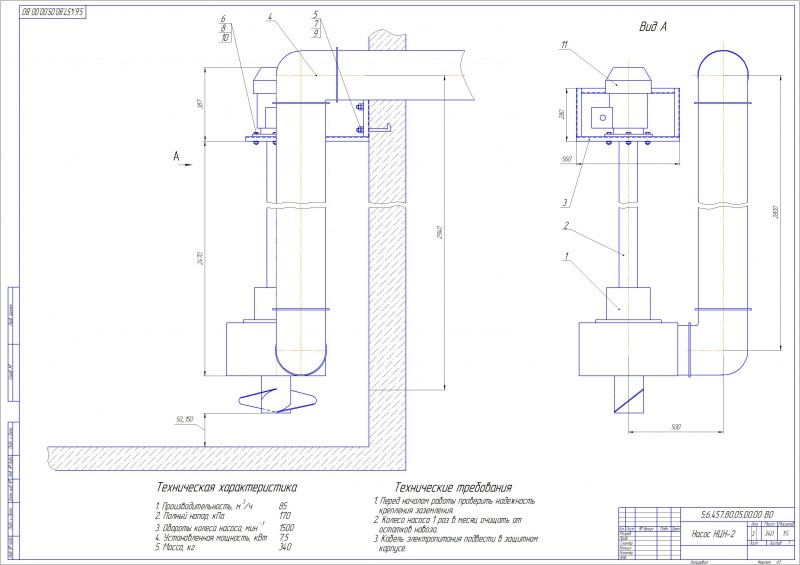

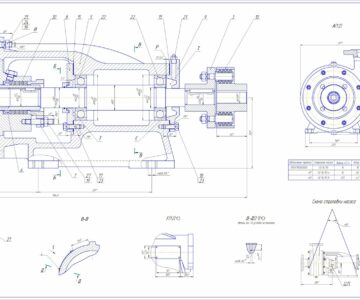

Состав: ВО насосной установки, СБ насоса, СБ крыльчатки, спецификации, деталировка

Софт: Компас v12, CDW

Каталог / Сельское хозяйство / Фекальный насос НЦН-2

Просмотр файлов
Спецификация_СБ_2.spw
Деталировка.cdw
Насос_ВО.cdw
Насос_СБ.cdw
Спецификация_ВО.spw
Спецификация_СБ.spw
