Грузозахватное П-образное устройство трактора МТЗ-82

ОМСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ
Кафедра технологии машиностроениея и технического сервиса
Конструкторская часть дипломного проекта: Разработка грузозахватного устройства
Омск 2012

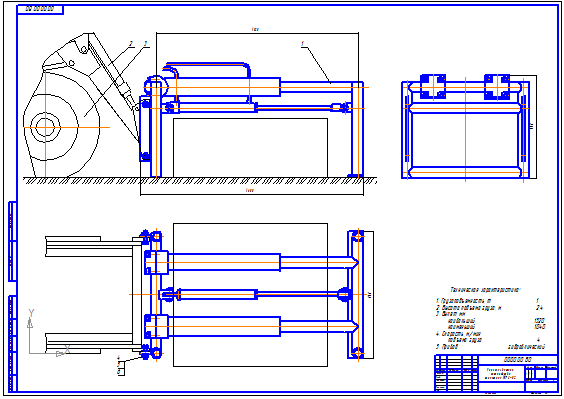

П-образное грузозахватное устройство
Разработано устройство представляющую собой П – образную прижимную раму, состоящую из подвижной части 3 и несущих частей 1, которые закреплены на основании 2 шарнирами 5. Устройство монтируется на трактор. Погрузчик с захватным устройствам подъезжает к тюку с его длинной стороны, двигаясь поперек направления движения пресс-подборщика. При подъезде к тюку грузозахватное устройство удерживается в исходном положении пружинами 7, упирается в торцевую поверхность тюка зубьями (Лист 4), и при дальнейшем движении погрузчика П – образная прижимная рама начинает поворачиваться на шарнирах 5 относительно основания 2, охватывая тюк и растягивая пружины 7. После касания тюка основанием 2 рабочая жидкость подается в надпоршневые полости гидроцилиндра 6. Посредством входа из штоков приводится в движение подвижная часть 3 рамы, которая прижимает тюк к основанию 2, что надежно удерживает тюк при его перемещении, и исключает повреждение упаковочного материала. При подачи подпоршневые полости гидроцилиндра тюк освобождается от захвата, и грузозахватное устройство приподнимается над тюком. Затем под действием пружин 7 прижимная рама возвращается в исходное положение, а тюк остается на месте без изменения.
Главное достоинство грузозахватного устройства в том, что позволяет выполнять погрузочные работы с тюками сенажа, упакованными в полиэтиленовую пленку без ее повреждения и обеспечивая плотную укладку штабеля и легкую ориентацию погрузчика на поле, что позволяет повысить производительность и простота конструкции.

Состав: Грузозахватное устройство (ВО), (СБ), Основание (СБ), Несущая часть (СБ), Захват (СБ), деталировка (шарнир, труба, Пластина, палец, кроштейн), пояснительная записка (конструкторская часть), спецификации. Язык документа

Софт: КОМПАС-3D 13

Каталог / Сельское хозяйство / Грузозахватное П-образное устройство трактора МТЗ-82

Просмотр файлов
ГОТОВО/3 Конструктивная часть.doc
ГОТОВО/4 ВО.cdw
ГОТОВО/5 Грузозахватное уст. А15.cdw
ГОТОВО/6 Лист/захват.cdw
ГОТОВО/6 Лист/Несущая часть .cdw
ГОТОВО/6 Лист/Основание.cdw
ГОТОВО/6 Лист/спец - захват.doc
ГОТОВО/6 Лист/спец - несущая часть.doc
ГОТОВО/6 Лист/спец - оснвоание.doc
ГОТОВО/7 Лист/Кронштейн гидроцил. А3.bak
ГОТОВО/7 Лист/Кронштейн гидроцил. А3.cdw
ГОТОВО/7 Лист/кронштейн.bak
ГОТОВО/7 Лист/кронштейн.cdw
ГОТОВО/7 Лист/Палец А35.bak
ГОТОВО/7 Лист/Палец А35.cdw
ГОТОВО/7 Лист/пласмтин.bak
ГОТОВО/7 Лист/пласмтин.cdw
ГОТОВО/7 Лист/труба гориз.bak
ГОТОВО/7 Лист/труба гориз.cdw
ГОТОВО/7 Лист/Шарнир А4.bak
ГОТОВО/7 Лист/Шарнир А4.cdw
ГОТОВО/спец - ВО.doc
ГОТОВО/спец - СБ.doc
ГОТОВО/6 Лист
ГОТОВО/7 Лист
ГОТОВО
