Промотур КОМПАС v17

Изучение работы комбайна

Челябинский государственный агроинженерная академия
кафедра уборочных машин
курсовая работа по дисциплине " теор средств в АПК"
на тему "изучение процесса работы комбайна"
Челябинск 2015

Исходные данные:
Число оборотов карданного вала в 1 мин., n0 520
Передаточное число от карданного вала к валу кривошипа, i 0,65
Шаг сегмента t, мм 76,2
Шаг пальцев t0, мм 76,2
Отношение хода ножа к шагу сегментов 1
Ширина переднего основания сегмента b, мм 12
Ширина сегментов на линии опорных выступов а, мм 73
Скорость движения машины v, м/с 1,25
Рабочая высота сегментов (от линии опорных выступов) c, мм 54
Ширина пальцевой пластинки на линии опорных выступов а1, мм 24
Ширина пальцевой пластинки на линии переднего основания сегментов b1, мм 22
Высота среза Н, см 15
Для изучения процесса резания стеблей сегментом на противорежущей пластине режущего аппарата необходимо построить диаграмму движения сегмента и противорежущей пластины пальца режущего аппарата. Рассмотрим срезание стеблей правой кромкой сегмента
Содержание
Задание 1. Изучение процесса работы сегмента режущего аппарата
Задание 2. Изучение процесса работы мотовила
Задание 3. Изучение процесса перемещения вороха на клавишном соломотрясе
Список литературы

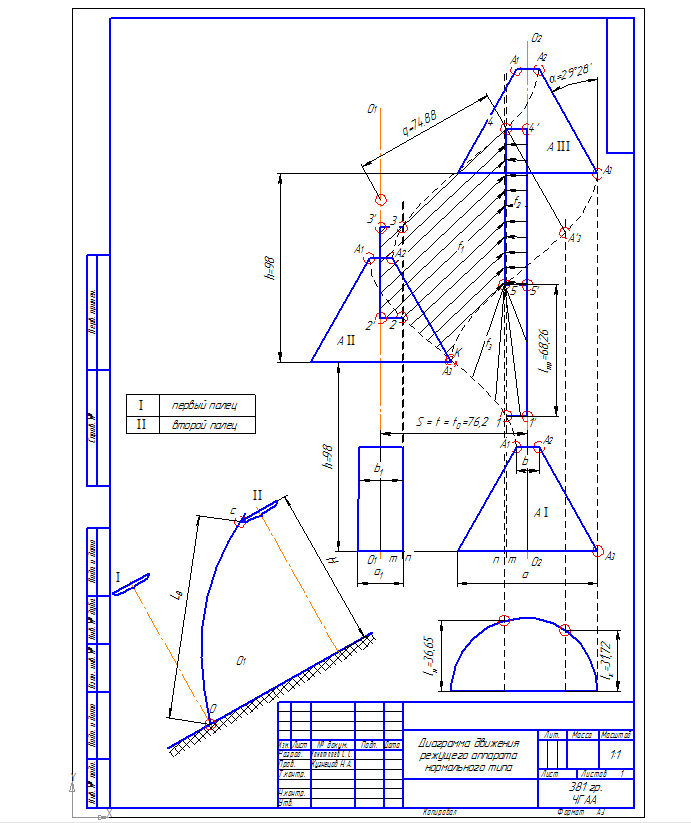

Состав: Диаграмма движения режущего аппарата нормального типа,Построение траектории движения планки мотовила,Перемещение вороха на клавишном соломотрясе Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Сельское хозяйство / Изучение работы комбайна

Просмотр файлов
Курсовая/задание 1.cdw
Курсовая/задание 2.cdw
Курсовая/задание 3.cdw
Курсовая/курсовая работа.docx
Курсовая
