Комбайн картофелеуборочный полуприцепной ПКК-2-02 «Полесье»

Картофелеуборочный комбайн полуприцепной ПКК-2-02 предназначен для уборки картофеля в бункер с последующей выгрузкой в транспортное средство, на легких и средних почвах в зонах возделывания картофеля с умеренным климатом кроме горных районов.

Комбайн картофелеуборочный полуприцепной ПКК-2-02 «Полесье» Комплект учебных плакатов на 8 листах

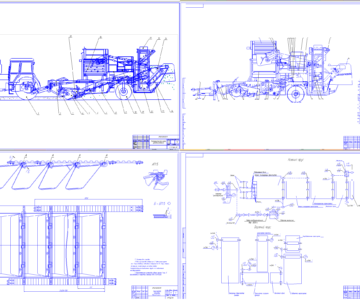

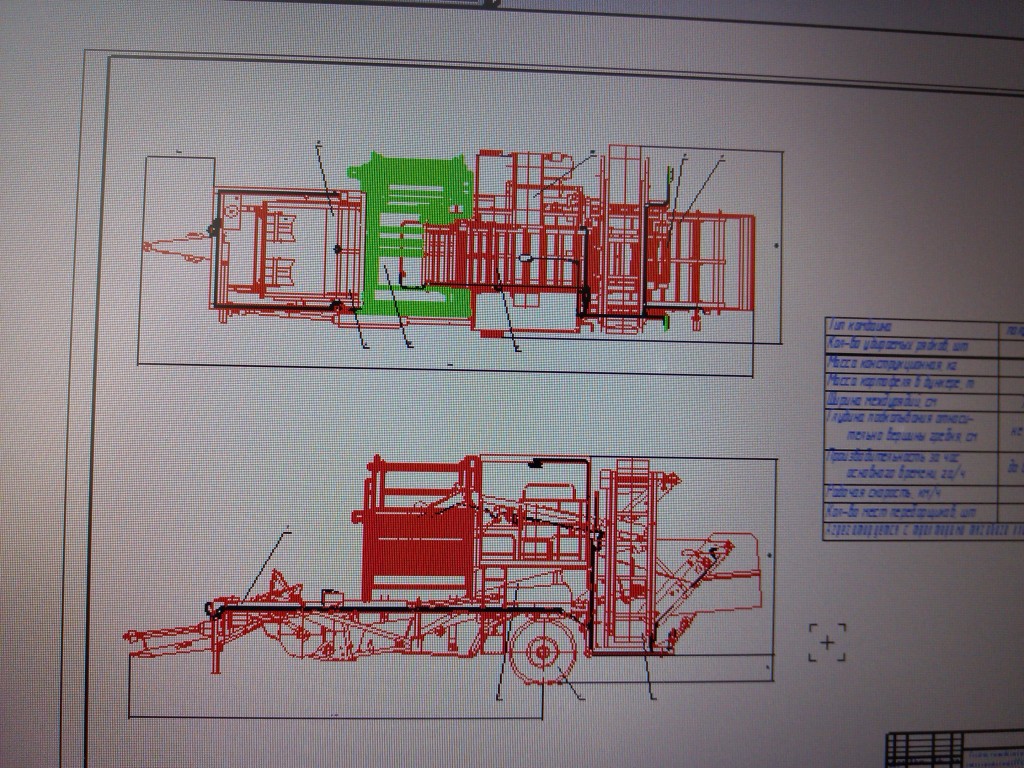

1 Комбайн картофелеуборочный полуприцепной с бункером и переборочным столом ПКК-2-02 «Полесье»
2 Агрегатирование комбайна. Органы управления
3 Схема кинематическая принципиальная комбайна
4 Схема электрическая принципиальная комбайна
5 Схема гидравлическая принципиальная комбайна
6 Схема смазки комбайна
7 Установка привода тормозов и указателя поворота колес. Ось ходовых колес комбайна
8 Блок подкапывающий сепарирующий комбайна. Бункер

Технические данные комбайна
Количество одновременно убираемых рядков, шт. 2
Рабочая ширина захвата, м
- на междурядьях 70 см 1,4
- на междурядьях 90 см 1,8
Глубина подкапывания относительно вершины гребня, м, не более 0,25
Производительность за 1 час основного времени, га/ч, не менее:
- на междурядьях 70 см 0,28 - 0,84
- на междурядьях 90 см 0,36 - 1,0
Рабочая скорость движения, км/ч 2 - 6
Транспортная скорость движения, км/ч, не более 15
Минимальный внутренний радиус поворота (по следу наружного колеса), м, не более 9
Габаритные размеры комбайнов в рабочем положении:, мм, не более:
- длина 10000
- ширина 5000
- высота 4000
Габаритные размеры комбайнов в транспортном положении:, мм, не более:
- длина 10000
- ширина 4000
- высота 4000
Дорожный просвет, мм, не менее 300
Ширина колеи задних ходовых колес, см 2100+90
Обозначение шин 16,5/70-80
Давление воздуха в шинах, МПа (кг/см2) 0,375  0,01 (3,75  0,1)
Масса конструкционная (сухая) комбайна, кг, не более 6500
Масса картофеля в бункере, кг 2000…2500
Рабочее давление гидросистемы, Мпа (кгс/см2) 16+1 (160+10)
Количество обслуживающего персонала, чел. 1+(1…4)*

Состав: Вид общий, Комплект учебных плакатов на 8 листах Язык документа

Софт: Компас v12

Каталог / Сельское хозяйство / Комбайн картофелеуборочный полуприцепной ПКК-2-02 «Полесье»

Просмотр файлов
Общий вид(готовый) ПКК 2-02.frw
Плакат 4 Схема электрическая.doc
Плакат 5 Схема гидравлическая.doc
Плакат 6 Схема смазки.doc
Плакат 7 Установка привода тормозов.doc
Плакат 8 Блок подкапывающий сепарирующий.doc
Перечень плакатов.doc
Плакат 1 Комбайн картофелеуборочный( общий вид).doc
Плакат 2 Агрегатирование комбайна.doc
Плакат 3 Схема кинематическая.doc
