Операция Укомплектация-2

Кормораздатчик КРК

Основным рабочим органом раздатчика с верхним отбором кормов являются кормовыгрузные лопасти, которые, вращаясь вместе с валом, имеющим пересекающуюся резьбу со специальным механизмом подъема и опускания лопастей, срезают определенной толщины слой корма в бункере и, скользя ступицей и шпонкой по вертикальному валу вниз, подают корма от центра к периферии в диаметрально противоположные (по образующим цилиндрического бункера) окна кожухов шнеков, в которых витки транспортера подхватывают корм и по кормовыгрузным лоткам направляют в кормушки.
Таким образом, из одной ёмкости можно выдавать стебельчатые (силос, сенаж, измельчённое сено, солому) и концентрированные сухие рассыпчатые корма. Причём, в этом случае ёмкость для концентрирования кормов увеличена в 10 раз, по сравнению с ёмкостью навесного бункера-дозатора. Кроме того, исключаются потери кормов, что равносильно их прибавке.

Состав: ВО кормораздатчика, Кинематическая схема кормораздатчика, СБ выгрузного механизма, спецификации, деталировка

Софт: Компас v12, CDW

Каталог / Сельское хозяйство / Кормораздатчик КРК

Просмотр файлов
Чертеж лопастей_СБ.cdw
Деталировка.frw
Кинемат схема КРК.cdw

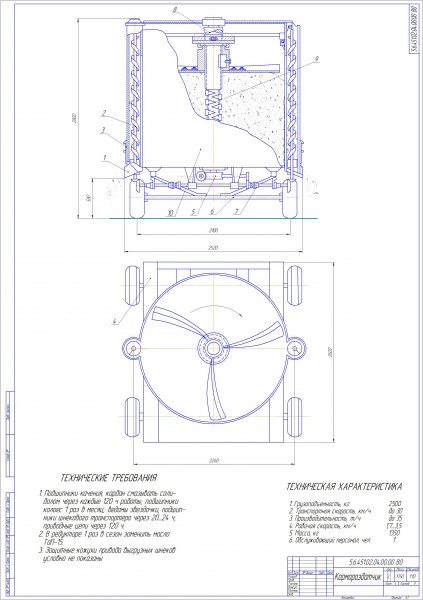

Кормораздатчик_ВО.cdw
Спецификация_ВО.spw
Спецификация_СБ.spw
