Культиватор для междурядной обработки картофеля КАМО-2,8
Модернизация культиватора для междурядной обработки состоит в установке на культиватор модернизированные лапы окучники. Модернизация рабочего органа культиватора заключается в установки на отвалы амортизационных устройств (рис2.15). Данная модернизация лапы окучника позволяет сократить поломку отвалов и пальцев приваренных к от-валу. Так как крепление не жёсткое то так же происходит отклонение отвала при попадании камня и большого слоя земли. Данное крепление позволяет лучше осыпать картофель и более лучше разрушать комки при движении аг-регата. Данное амортизаторное устройство также позволяет уменьши повре-ждение растений при культивации в фазе кущения, так как будет происходить отклонение отвальчиков при соприкосновении прутков отвальчика с стеблем растения.
Лапа-окучник работает следующим образом. При движении агрегата по полю культиватор опускается в междурядье картофеля. При начале движения агрегата окучник заглубляется в почву на отрегулированную глубину обра-ботки. Почва по отвалу направляется на гребень и присыпает картофель и при этом формирует разрушенный гребень. При попадании камня или большого объема земли отвальчик отклоняется на определённый угол, что предотвра-щает поломку отвальчика и пальцев приваренных к нему.
Данная модернизация рабочего органа позволяет уменьшить вероятность поломок лапы-окучника, а также увеличить скорость движения агрегата на каменистых почвах.

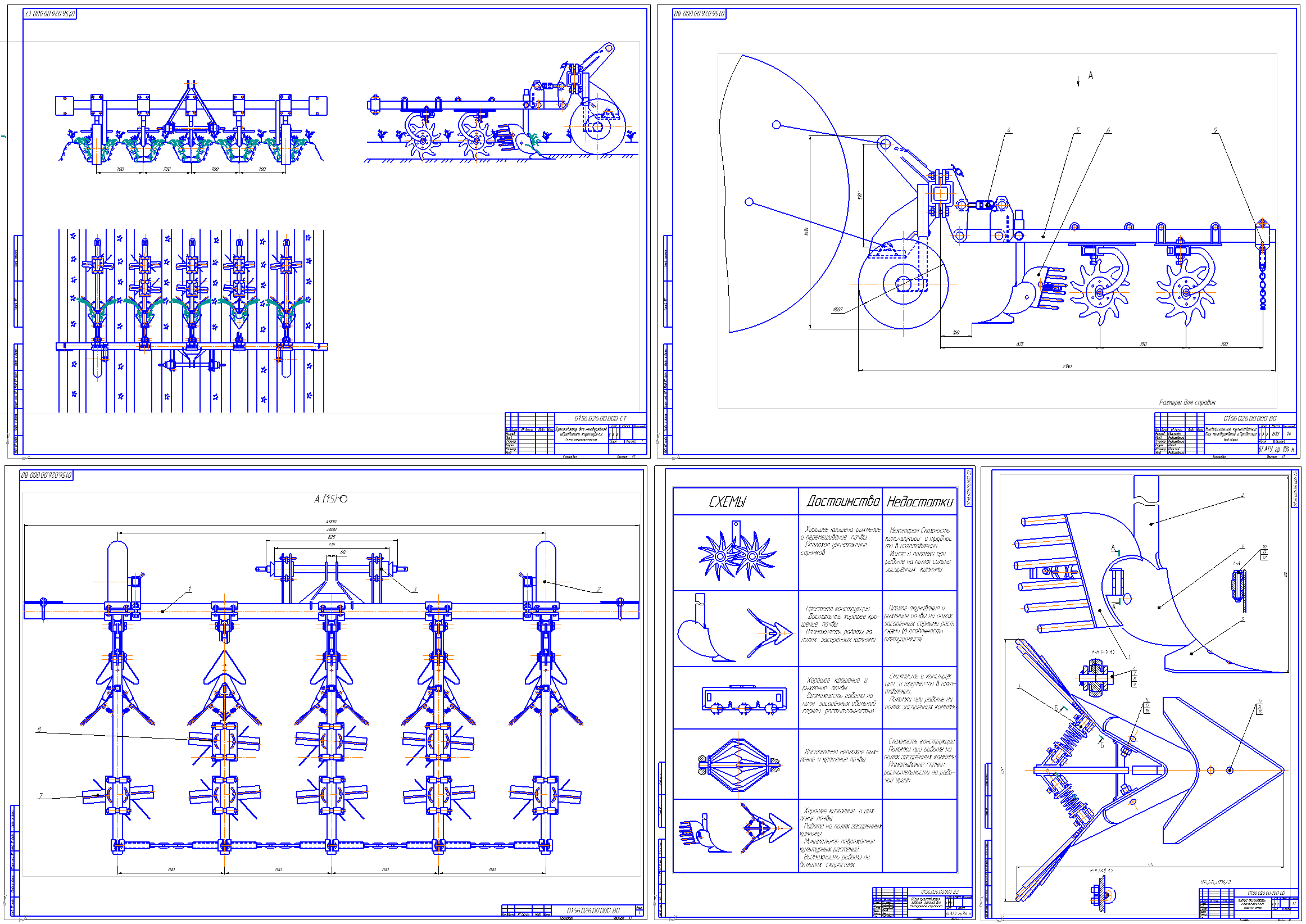

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация, Технологическая схема, Деталировка (Стрельчатая лапа,Втулка,Пружина,Вилка)
Софт: КОМПАС-3D 13
