Операция Укомплектация-2

Культиватор-грядообразователь КГО-3,0

Культиватор-грядообразователь КГО-3,0 предназначен для подготовки семенного ложа одновременно с образованием гряд или гребней, прокладки технологической колеи с шириной междурядий 70, 75 и 90 см; используются щелеобразователи, дискозубовые вращающиеся роторы, а также планчато-зубовые роторы и следоуказатели (основная операция).
Всмогательная операция:
-довсходовая междурядная обработка пропашных культур, «слепое окучивание», (используются щелеобразователи установленные на стойках, дискозубовые роторы и планчато-зубовые роторы для подготовки семенного ложа);
-щелевание междурядий перед уборкой корнеклубнеплодов (используются щелеобразователи, установленные на стойках).
Устройство культиватора

Культиватор состоит из щелееобразователей, дискозубовых вращающихся роторов и горизонтальных планчато-зубовых роторов для подготовки семенного ложа.
Лапы окучников выполнены в виде щелеобразователей. Рабочий орган щелеобразователя представляет собой дугообразную лапу, закреплённую с помощью болтовых соединений и жёсткой упругой дугообразной стойке.
Дугообразная стойка крепится с помощью резьбовых соединений, вполненных в виде хомутов на переднем брусе культиватора.
На заднем брусе установлены дискозубовые вращающиеся роторы, рабочими поверхностями которых являются диски со съёмными рыхлящими элементами на их периферии. Правый и левый дискозубовые вращающиеся роторы устанавливаются с возможностью вращения на оси. При этом горизонтальная ось симметрии каждого из дискозубовых вращающихся роторов проходит через горизонтальную ось симметрии щелеобразователя, а также правого и левого дискозубовых вращающихся роторов. Дискозубовые вращающиеся роторы устанавливаются на заднем брусе, при этом на нём с помощью сварки крепятся кронштейны с шарниром. На оси шарнира установлена волкообразная стойка причём таким образом, что кронштейн находится внутри вилки стойки, а стойка соединяется кронштейном с помощью пружинного узла. Регулировка угла атаки и одновременная регулировка высоты подъёма дискозубовых вращающихся роторов производится следующим образом: фиксатор пружинного узла освобождается, дискозубовые вращающиеся роторы вместе со стойкой поворачиваются вокруг шарнира и с помощью фиксатора пружинного узла, фиксируются в нужном отверстии крон-штейна.
На каждом их окончаний оси установлен подшипниковый узел, причём корпус подшипникового узла является ступицей дискозубового вращающегося ротора и крепится к последнему с помощью резьбовых соединений. На кронштейнах, установленных у окончания заднего бруса культиватора, установлено по одному дискозубовому вращающемуся ротору.
Передний брус культиватора соединяется с задним брусом с помощью пру-жинно-шарнирных узлов. Каждый из пружинно-шарнирных узлов представляет собой пружинный механизм, установленный между нижней двухшарнирной рамкой и верхним винтовым механизмом. Пружинный механизм выполнен в виде дугообразного стержня с двумя резьбовыми окончаниями.
На каждом из двух прутков вилки дугообразного стержня установлено по одной пружине. Пружины ограничиваются с двух сторон специальными шайбами и пластинами. Сжатие пружин осуществляется с помощью гаек, установленных на резьбовых окончаниях стержня. Пластина, установленная у правого окончания стержня. Шарнирно соединена с кронштейном переднего бруса культиватора. пластина, установленная в левой части дугообразного стержня, жёстко крепится к кронштейну. На двух кронштейнах крепится задний брус культиватора. С помощью верхнего винтового механизма обеспечивается тонкая регульровка угла атаки дискозубовых вращающихся роторов. К заднему брусу культиватора с помощью нижних жёстких и верхних гибких тяг присоединены два горизонтальных планчато-зубовых ротора для подготовки семенного ложа, выполненных в виде горизонтальных низкоскоростных роторов.
Каждый горизонтальный планчато- зубовый ротор для подготовки семенного ложа состоит из барабана с закреплёнными на нём и расположенными параллельно оси барабанов рёбрами. Каждое ребро с сепарирующими элементами представляет собой сепарирующую гребёнку. Ребристый барабан установлен в подшипниках на нижних окончаниях двух нижних тяг приспособления. Верхние окончания двух нижних тяг с помощью шарниров соединены с задним брусом культиватора. В верхней части заднего бруса закреплены четыре продольные жёсткие тяги с розетками. В розетках установлены стойки с закреплёнными в их верхней части гибкими тягами, нижнее окончание которых закреплено в кронштейне, установленном на жёсткой тяге. Две крайние продольные тяги являются продолжением кронштейна. На этих двух тягах устанавливается задний брус культиватора.
В центральной части переднего бруса установлена рамка соединения культиватора к задней навеске трактора.
С помощью кронштейна, шарнирно-винтовых механизмов и стоек на ереднем брусе, хомутами закреплены механизмы двух опорных колёс.
Для выполнения технологической колеи в процессе подготовки семенного ложа, на окончаниях переднего бруса установлены съёмные или гидрофицированные указатели.
Для выполнения операции подготовки семенного ложа «слепого окучивания» и заключительной операции образования гребней высотой до 40 см, а также для транспортировки культиватора, в составе пружинно-шарнирного узла предусмотрен фиксатор. Фиксатором производится взаимная фиксация кронштейном и двухшарнирной рамки пружинно-шарнирного узла. Работа без фиксатора допускается при уклоне рельефа почвы более трёх градусов.

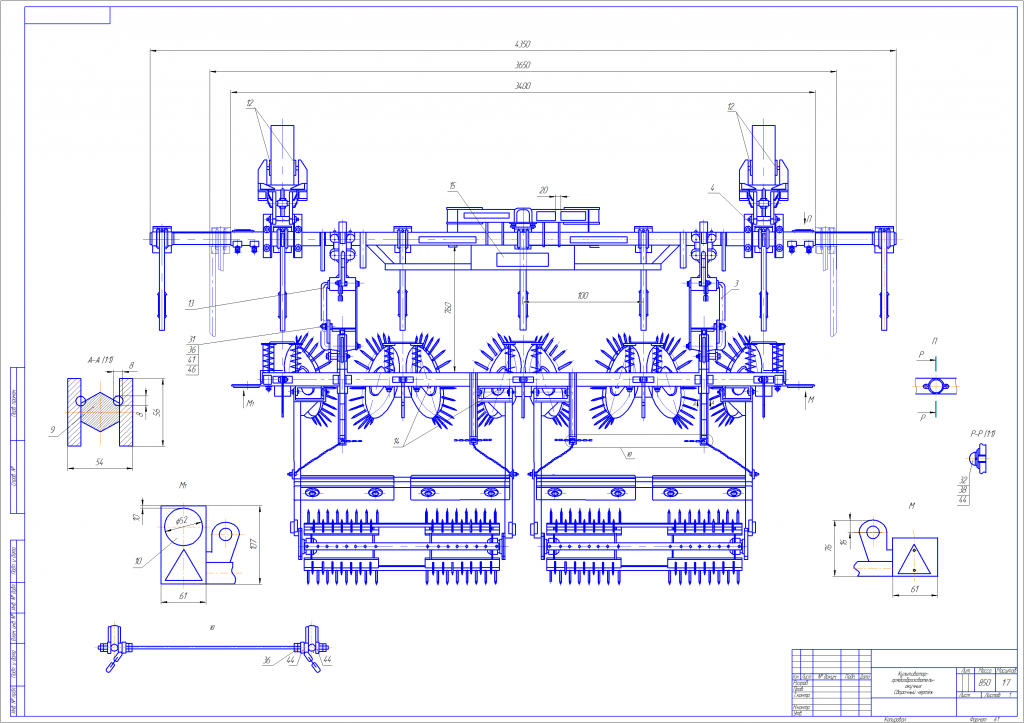

Состав: Сборочный чертеж(СБ) 2а листа, Спецификация Язык документа

Софт: Компас -3Dv13

Каталог / Сельское хозяйство / Культиватор-грядообразователь КГО-3,0

Просмотр файлов
Чертежи!/Ватман 1.cdw
Чертежи!/Ватман 2.cdw
Чертежи!/Спец лист3.cdw
Чертежи!/Спецификация лист 1,2.cdw
