Операция Укомплектация-2

Техническое обеспечение производственных процессов свинофермы с разработкой насосной установки НУБ-1 для транспортировки кормовых смесей

Белорусская государственная сельскохозяйственная академия
Кафедра технического обслуживания и ремонта машин
Дипломный проект на тему "Техническое обеспечение производственных процессов свинофермы ЧСУП "Пинскдрев-Агро" пинского р-на с разработкой насосной установки НУБ-1 для транспортировки кормовых смесей"
Горки 2012

В данном проекте приведена характеристика хозяйственной деятельности ЧСУП «Пинскдрев-Агро». В технологической части произведен расчет структуры стада, произведен выбор рационов кормления животных, рассчитаны основные и вспомогательные помещения, разработан генеральный план свинофермы, рассмотрены вопросы модернизации основных технологических процессов, приведена сводная ведомость машин и оборудования. В конструкторской части приведен обзор существующего оборудования для транспортировки и раздачи кормов на свинофермах, представлено обоснование типа предлагаемой установки для транспортировки, рассчитаны основные технологические параметры установки, произведен прочностной расчет основных узлов.
Основные характеристики установки:
- тип насоса поршневой;
- производительность 36 м3/час;
- напор 8 атмосфер;
- мощность электродвигателя 7,5 кВт.
В соответствующих разделах записки произведено технико-экономическое обоснование проекта, рассмотрены вопросы охраны труда при работе с установкой, а также вопросы энергосбережения. Разработана карта комплексной механизации.
Дипломный проект содержит 10 листов формата А1 графического материала, 112 страниц пояснительной записки, в состав которой входит 25 таблиц, 7 рисуноков и 23 источника.

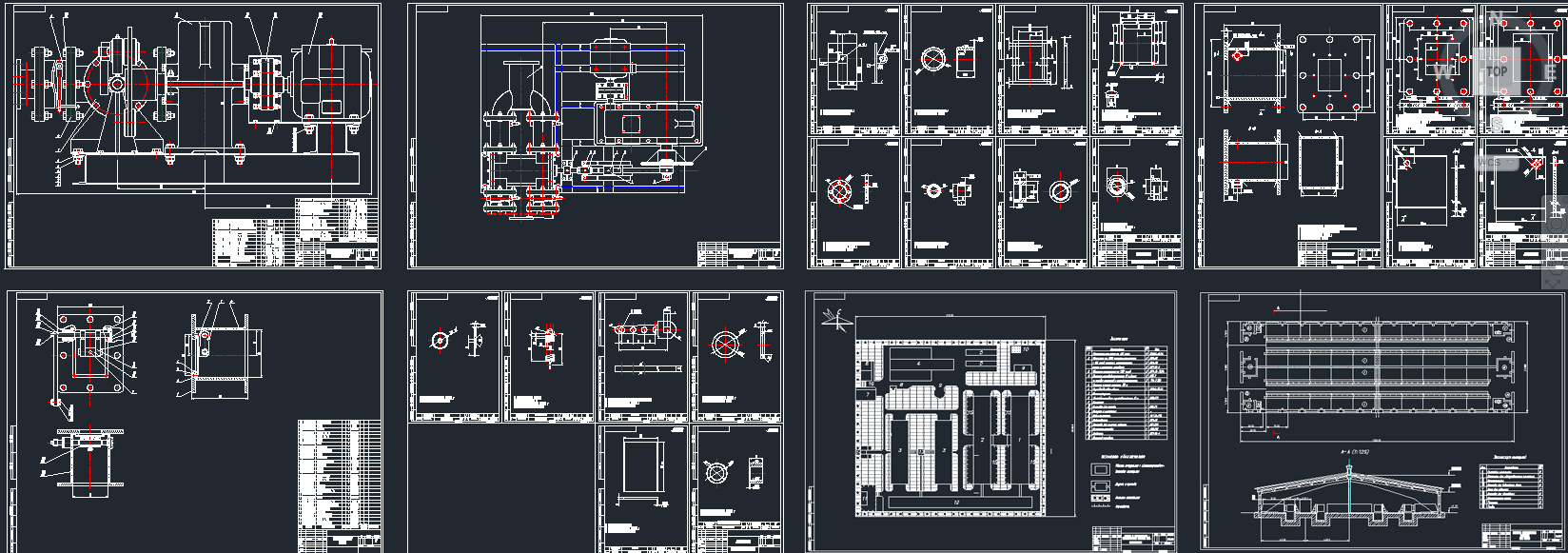

Состав: Насосная установка НУБ-1 (СБ), Спецификация, Деталировка (клапан, прокладка, втулка, рамка прижимная, крышка, корпус, стенка коробки левая, стенка коробки правая, фланец, шайба, пружина, кольцо, стенка), клапанная коробка (СБ), генплан свинофермы, план свинарника, карта комплексной механизации, технико-экономические показатели проекта, пояснительная записка (ПЗ) Язык документа

Софт: AutoCAD 2007

Каталог / Сельское хозяйство / Технология животноводства / Техническое обеспечение производственных процессов свинофермы с разработкой насосной установки НУБ-1 для транспортировки кормовых смесей

Просмотр файлов
Свиноферма, диплом/
Свиноферма, диплом/Записка, НУБ-1.doc
Свиноферма, диплом/Карта комплексной механизации.dwg
Свиноферма, диплом/Планировки.dwg
Свиноферма, диплом/Чертежи НУБ-1.dwg
