Операция Укомплектация-2

Машина для внесения твердых органических удобрений

Вятская Государственная Сельскохозяйственная Академия
Кафедра сельскохозяйственных машин
Курсовой проект по дисциплине "Сельскохозяйственные машины"
На тему "Расчет параметров разбрасывателя"
Киров 2014

В данной курсовой работе разработаны основные конструктивные, технологические и кинематические параметры кузовного разбрасывателя твёрдых органических удобрений, двухбарабанного с продольным питающим транспортёром. Разбрасыватель предназначен для тракторов класса тяги 3, конкретно для трактора МТЗ-80/82.
Данный разбрасыватель экономически целесообразно использовать для удобрения небольших полей с заправкой в поле.

Техническая характеристика машины.
Грузоподъёмность 4740кг
Рабочая скорость движения 9км/ч
Агрегатируемый трактор МТЗ-80
Привод рабочих органов от ВОМ трактора
Передаточное число привода:
на разбрасывающий барабан 1,875
на питатель 5,06
Рабочая ширина захвата 6м
Доза внесения 10…50т/га
Масса машины 1896кг
Габаритные размеры:
длина 3760мм
ширина 2100мм
высота 1923мм

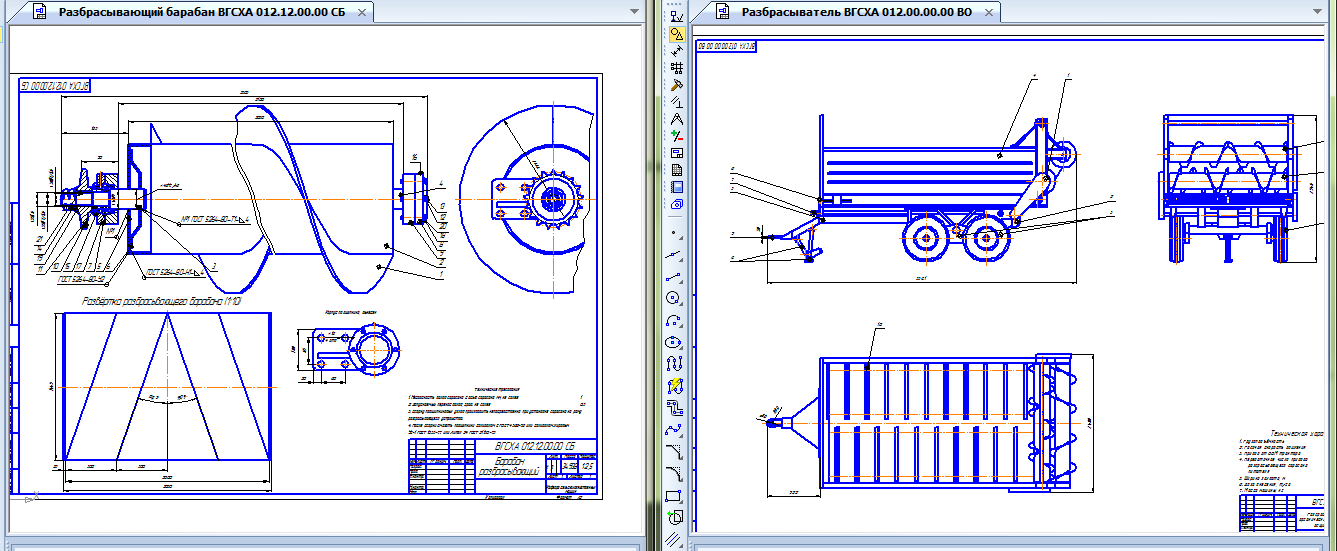

Состав: Вал, Звездочка, Кинематическая схема (КС), Разбрасыватель (ВО), Разбрасывающий барабан (СБ), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 14

Каталог / Сельское хозяйство / Машина для внесения твердых органических удобрений

Просмотр файлов
Вал ВГСХА 012.12.00.03.cdw
Звёздочка ВГСХА 012.12.00.10.cdw
Кинематическая схема ВГСХА 012.00.00.00 КС.cdw
Пояснительная записка.DOC
Разбрасыватель ВГСХА 012.00.00.00 ВО.cdw
Разбрасывающий барабан ВГСХА 012.12.00.00 СБ.cdw
Спецификация ВГСХА 012.00.00.00 ВО.cdw
Спецификация ВГСХА 012.12.00.00 СБ Лист2.cdw
Спецификация ВГСХА 012.12.00.00 СБ.cdw
