Борона пружинная БПН-12

Житмирский национальный агроекологический университет
Кафедра машиноиспользования
Конструкторская часть дипломного проекта на тему:
Усовершенствование пружинной бороны БПН-12
Житомир 2013

Рассчитано пружинный зуб , способный реализовать процесс механической избирательности удаления всходов растений . Теоретически обоснованы и экспериментально подтверждены его конструктивные параметры : диаметр проволоки - 6 мм , средний диаметр пружины - 44 мм , угол закручивания - 500 , количество рабочих витков - 3 , жесткость пружины - 51 Н ∙ мм / град , длина зуба -110 мм.
Борона БПН -12 с пружинными зубьями в оптимальном режиме работы обеспечивает в диапазоне влажности почвы ( W = 14-20 %) : уничтожение сорняков - от 60 до 75,1 % , удаление всходов свеклы от 3 ​​до 5 %. Борона позволяет достичь коэффициента механической избирательности - от 12 до 15,4 .

Состав: Борона пружинная (ВО), Секция (СБ), Деталировка (брус, пружина, рама, держатель, фиксатор), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 14 SP2

Просмотр файлов
ПЗ.doc

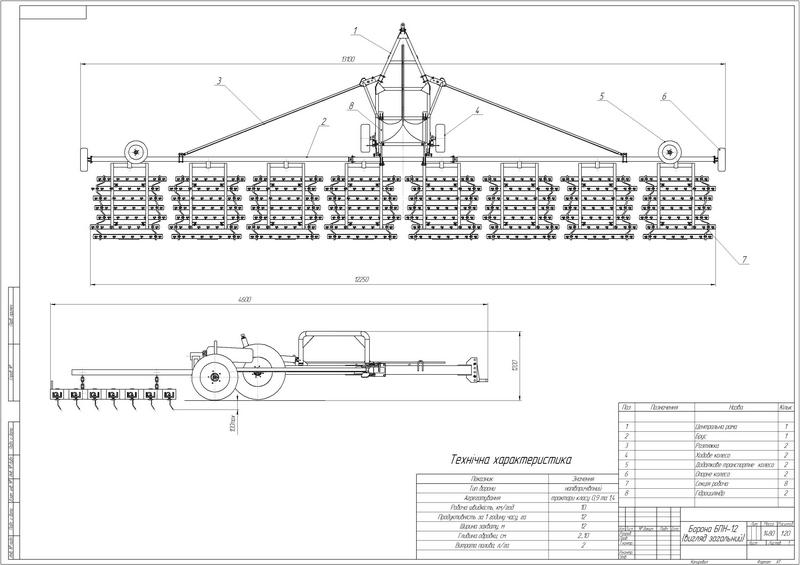

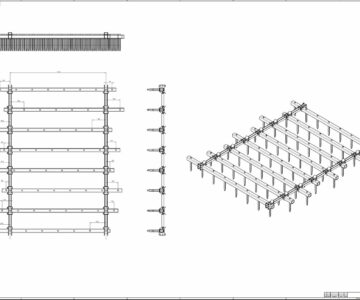

чертежи/лист1.bmp
чертежи/лист1.cdw
чертежи/лист1.jpg
чертежи/лист2.cdw
чертежи/лист3/Брус.cdw
чертежи/лист3/пружина.cdw
чертежи/лист3/рама.cdw
чертежи/лист3/Тримач.cdw
чертежи/лист3/фіксатор.cdw
чертежи/специфікації/Білий_лист2_специф.cdw
чертежи/специфікації/Рама_специфікація.cdw
чертежи/лист3
чертежи/специфікації
чертежи
