Операция Укомплектация-2

Бункер-накопитель с приводом от ВОМ

Воронежский ГАУ
Кафедра ЭМТП. Чертежи к ДП по эксплуатации машинно-тракторного парка
Воронеж 2009

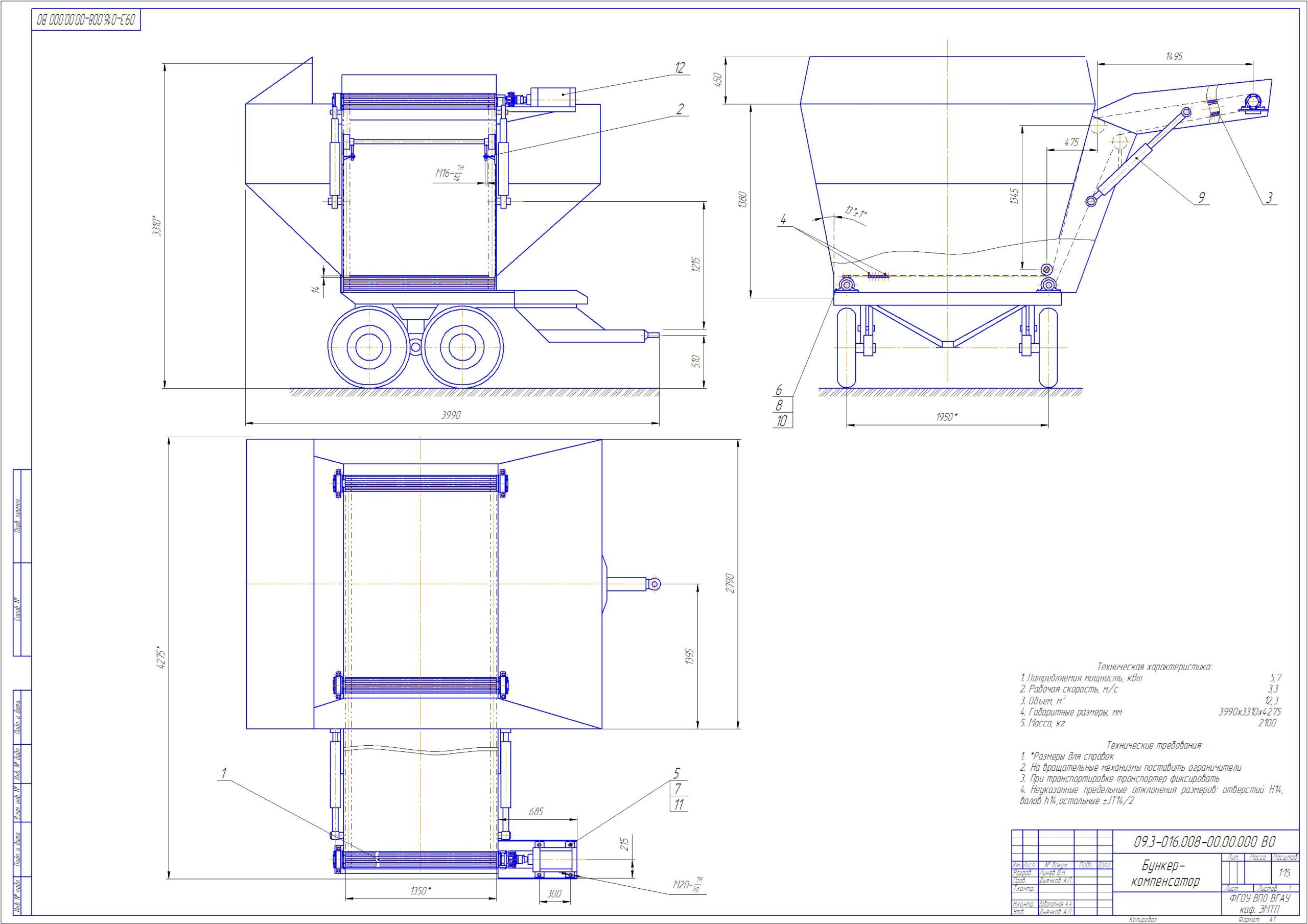

Содержание графической части: чертежи Бункера-накопителя с приводом транспортера от ВОМ трактора для разгрузки (на 4 листах ф. А1), используемый на уборочных операциях корнеклубнеплодов

Техническая характеристика:
1. Потребляемая мощность, кВт 5,7
2. Рабочая скорость, м/с 3,3
3. Объем, м 12,3
4. Габаритные размеры, мм 3990х3310х4275
5. Масса, кг 2100

Состав: Бункер-компенсатор ВО; предохранительная муфта СБ; приводной вал; муфта сцепная СБ; чертежи деталей конструкции; Спецификация Язык документа

Софт: КОМПАС-3D 7

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Бункер-накопитель с приводом от ВОМ
