Промотур КОМПАС v17

Черетжи кормораздатчика типа ПРСК-12 с деталировкой

БГСХА Кафедра МЖиЭСХП
Чертежи к диплому на тему «Техническое обеспечение призводства молока в ОАО «Маяк Высокое» Оршанского района с усовершенствованием стрелы погрузчика – раздатчика – смесителя кормов ПРСК-12»
Горки 2011

В архиве только чертежи согласно полю состав. Изначально это был диплом с анализом технологий и машин для раздачи кормов, обоснована предлагаемая модернизация стрелы погрузчика–раздатчика-смесителя кормов ПРСК-12, получены расчётным путём основные конструктивные параметры для достижения требуемых результатов.

Техническая характеристика ПРСК-12:
1. Грузоподъемность, не более 4,3 т.
2. Вместимость бункера, 12 м
3. Масса, не более 5300 кг.
4. Рабочая скорость, не более 6 км/ч.
5. Высота подъема фрезы, не менее 3500 мм.
6. Глубина врезания фрезы, не менее 200 мм.

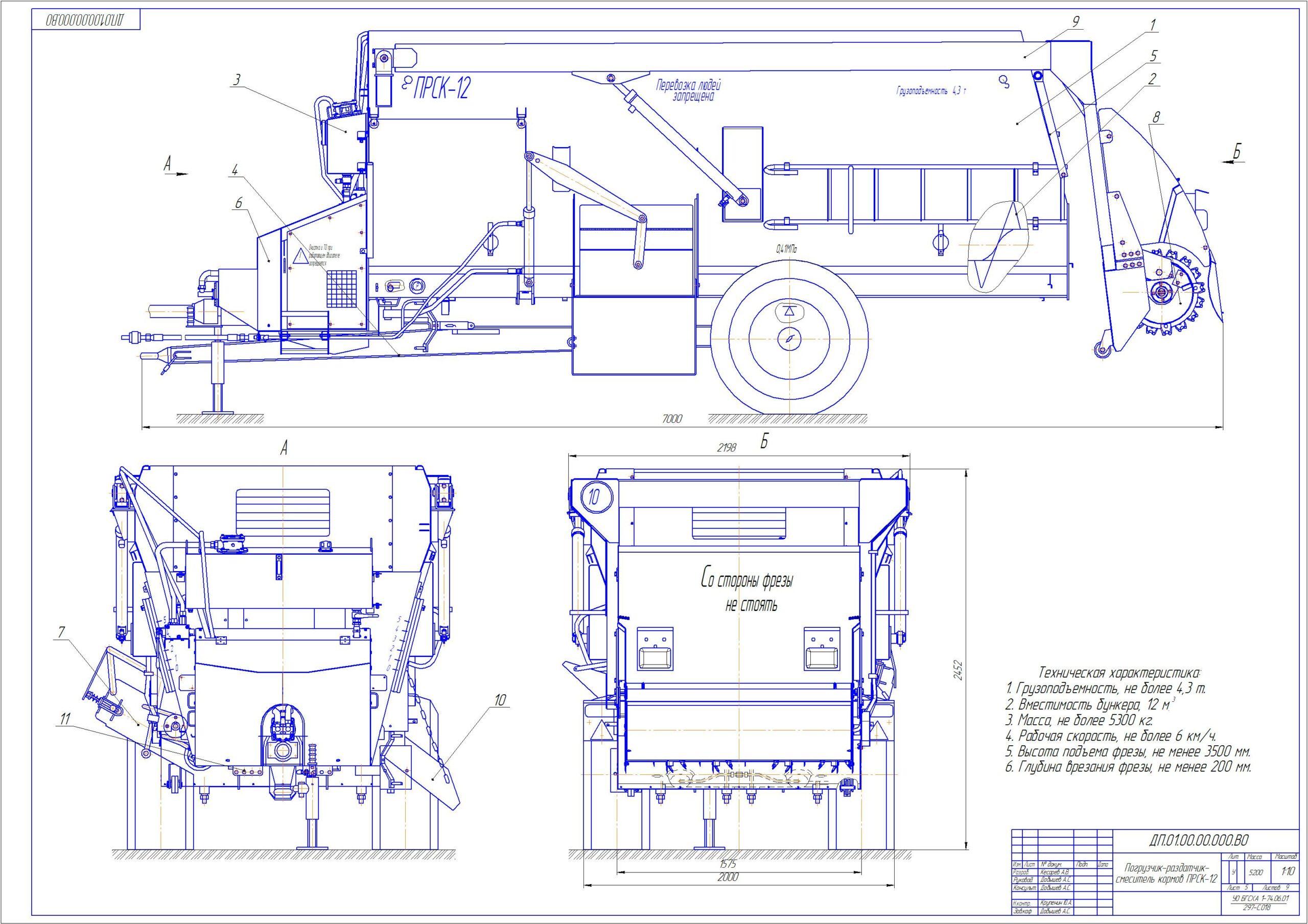

Состав: ПРСК(ВО), Стрела(СБ), Деталировка (косынка, накладка, корпус, кронштейн), Технологическая схема процесса приготовления кормосмеси, Генеральный план фермы на 600 голов беспривязного содержания, План коровника на 200 голов беспривязного содержания Язык документа

Софт: КОМПАС-3D 10 SP2

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Черетжи кормораздатчика типа ПРСК-12 с деталировкой
