Операция Укомплектация-2

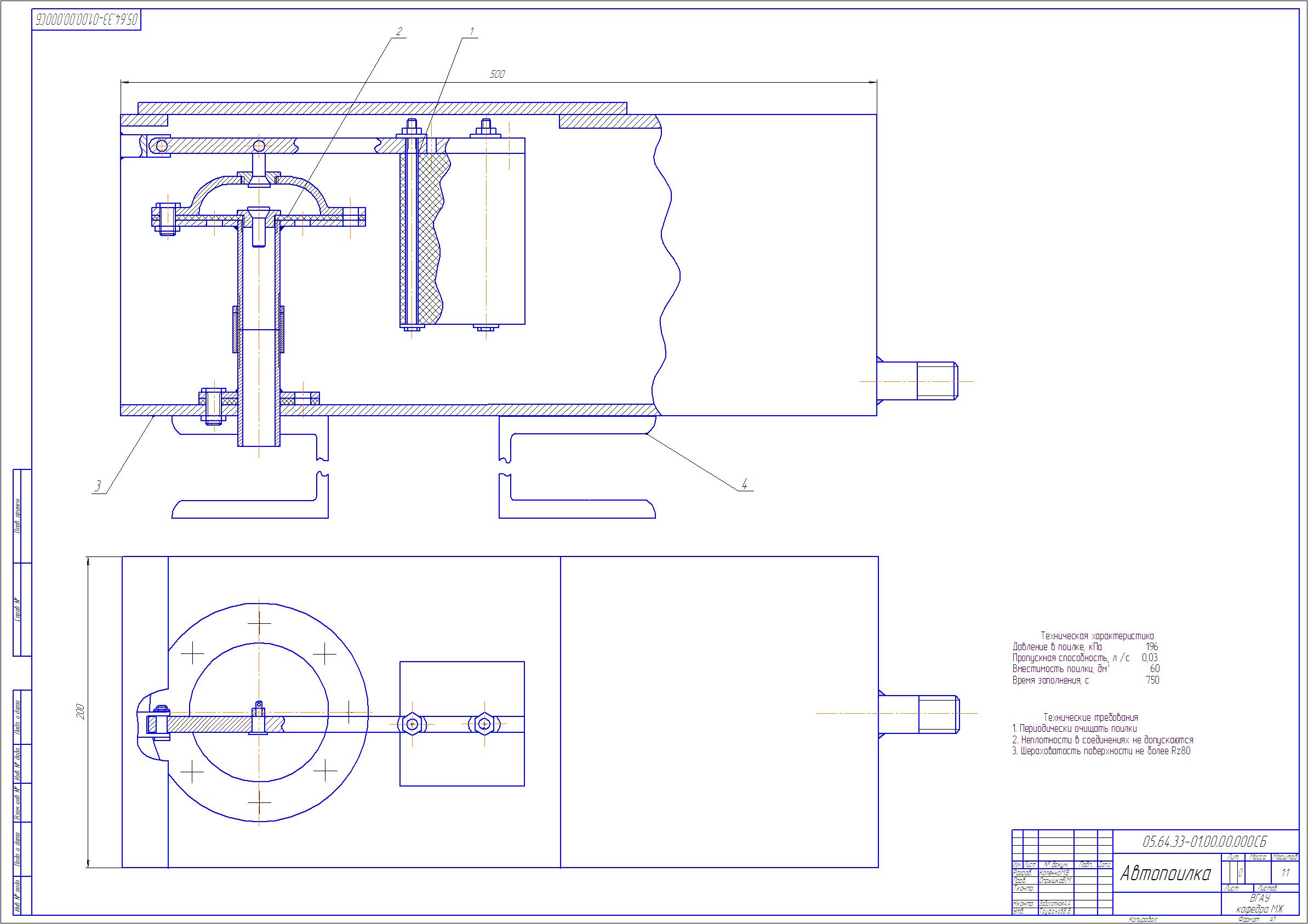

Чертеж автопоилки 60 дм

ВГАУ кафедра МЖ
Чертежи автопоилки
Воронеж 2006

Представлены чертежи и спецификация автопоилки для животных.
Техническая характеристика
Давление в поилке, кПа 196
Пропускная способность, л /с 0,03
Вместимость поилки, дм 60
Время заполнения, с 750

Состав: Автопоилка (ВО); Клапанный механизм (СБ); Рычажный механизм (СБ); Детали конструкции и Спецификация Язык документа

Софт: КОМПАС-3D 8

Просмотр файлов
Дет 1/Клапанный мех-м.cdw
Дет 1/Рычажный мех-м.cdw
Дет МК/Дно попл камнры.cdw
Дет МК/Клапан ниж.cdw
Дет МК/Клапан резин.cdw
Дет МК/Переходник.cdw
Дет МК/Резиновая прокл.cdw
Дет МК/Седло ниж кл.cdw
Дет МР/Вал.cdw
Дет МР/Клапан 2.cdw
Дет МР/Кронштейн.cdw
Дет МР/Крышка.cdw
Дет МР/Поплавок.cdw
Дет МР/Рычаг.cdw
Дет МР/Седло клап.cdw
автопоилка ВО.cdw
Дет 1
Дет МК
Дет МР
