Промотур КОМПАС v17

Чертежи сцепления с упругодемпфирующими элементами колесного трактора

Воронежский государственный аграрный университет им. К.Д.Глинки
Кафедра тракторы и автомобили
Чертежи+ спецификация к ДП
На тему: повышение эксплуатационных свойств трактора ЛТЗ-60 за счет модернизации сцепления
Воронеж 2008

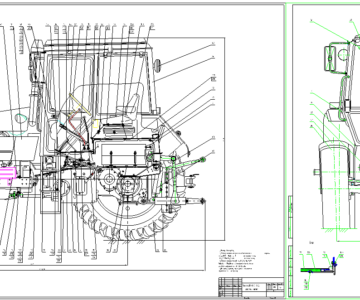

Представлены чертежи модернизированного сцепления колесного трактора ЛТЗ-60 с упругодемпфирующими элементами.
Применение данного сцепления позволяет снизить динамические нагрузки в трансмисии трактора при работе тем самым повысить надежность и плавность хода.

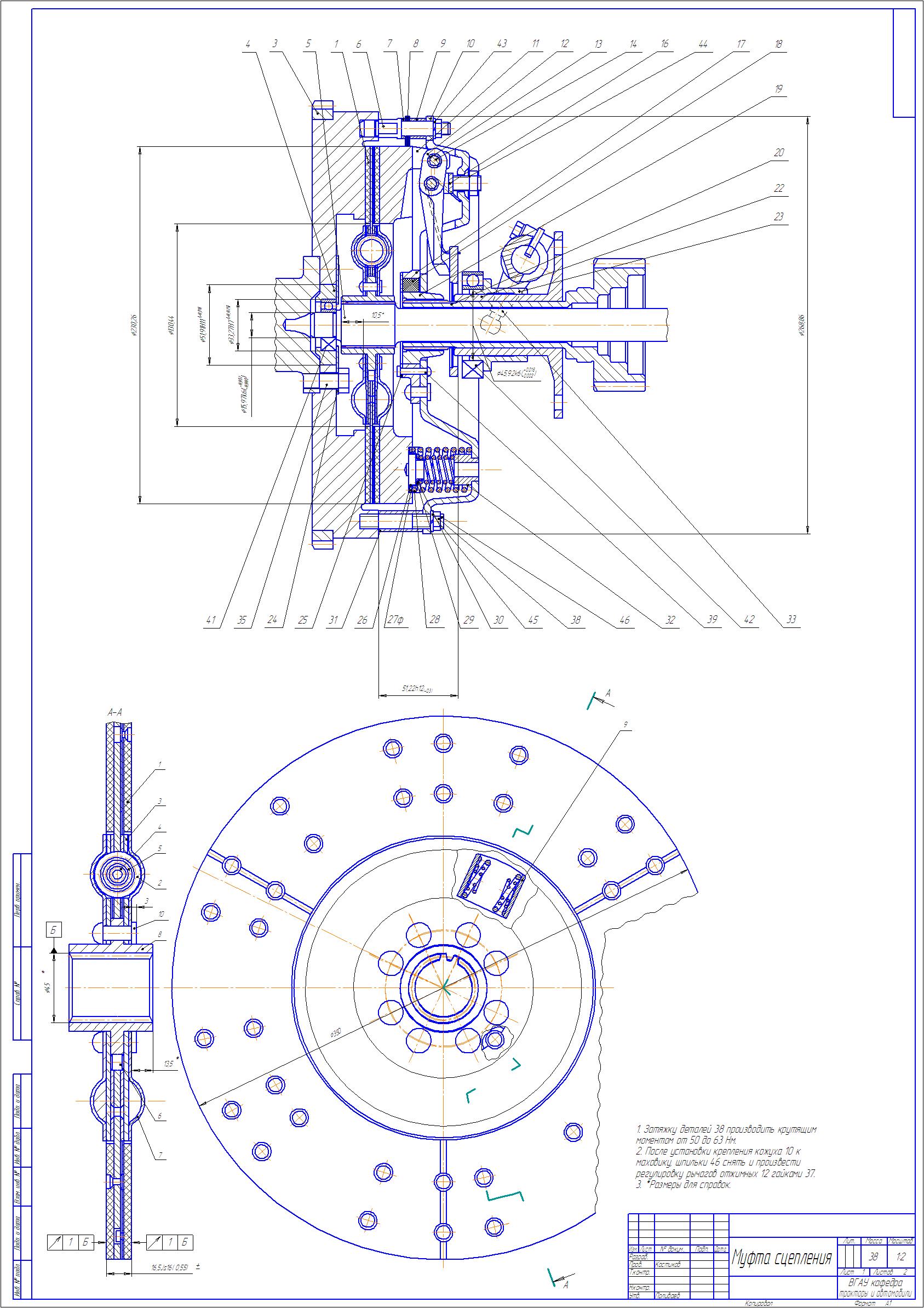

Состав: Трактор ЛТЗ-60 (ВО); Муфта сцепления (СБ); Диск ведомый (СБ); Педаль (СБ); Привод муфты сцепления (СБ), Спецификация. Язык документа

Софт: КОМПАС-3D 8

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Чертежи сцепления с упругодемпфирующими элементами колесного трактора
