Доильный аппарат АДУ-8 с распределенной нагрузкой на вымя коровы

Рязанский государственный агротехнологический университет им. П.А.Костычева
Кафедра Механизации Животноводства

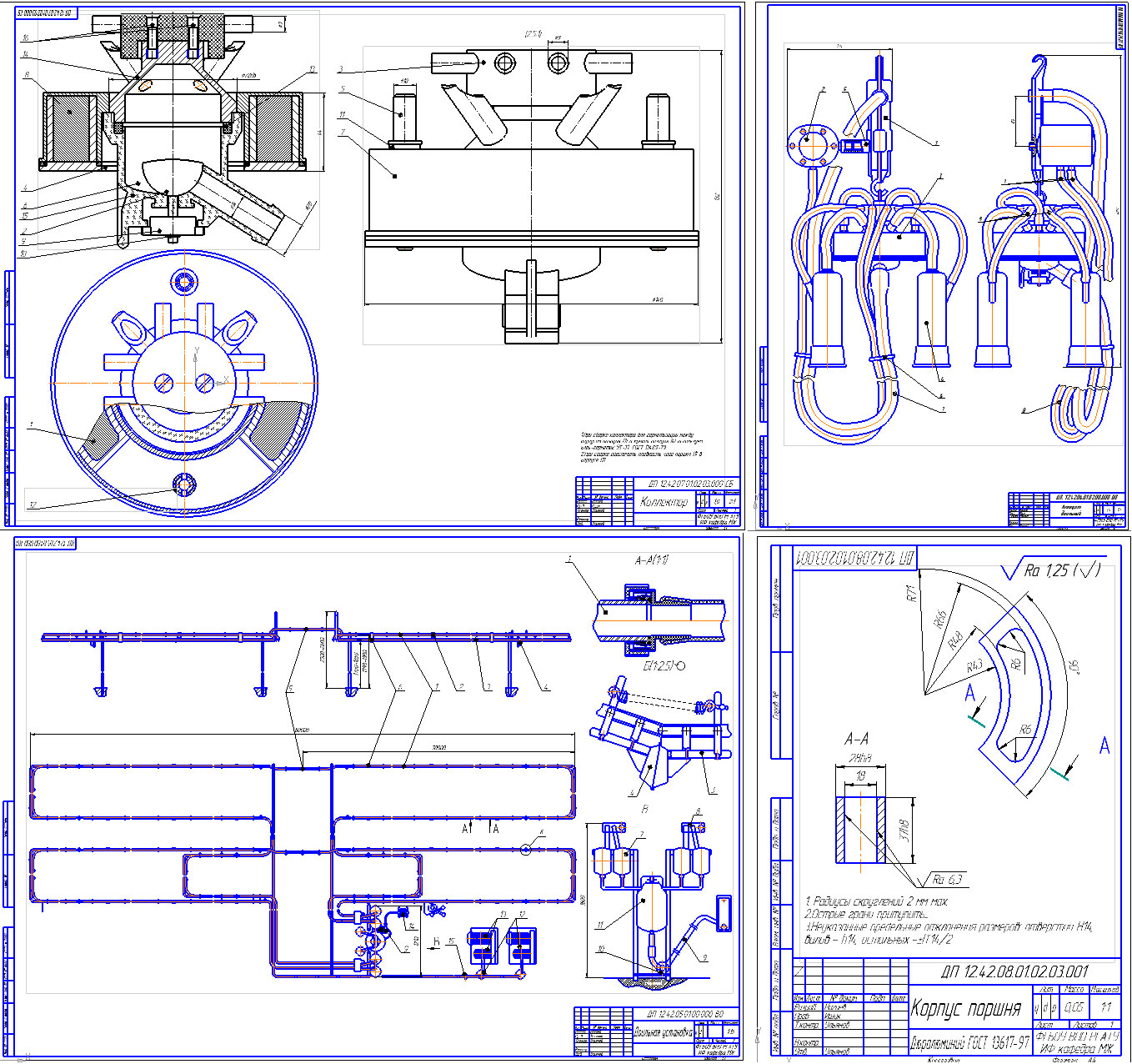

Конструкторская часть от диплома (только чертежи) на тему "Доильный аппарат с распределенной нагрузкой на вымя коровы"

При работе доильного аппарата от перемещения поршня в полом корпусе происходит изменение положения центра масс коллектора, действующего на доильные стаканы. От чего подвесная часть доильного аппарата при доении раскачивается, что не исключает спадание доильных стаканов с сосков вымени, на которых происходит такт сжатия. Следует отметить, что размещение полого корпуса с поршнем, выполненного из материала с высокой плотностью, приводит к неудобству постановки доильных стаканов с коллектором на соски, так как центр тяжести коллектора находится высоко относительно рук оператора, что может привести к опрокидывающему моменту и выпадению подвесной части доильного аппарата из рук дояра при надевании доильных стаканов на соски вымени коровы.
Задача, на решение которой направлено изобретение, заключается в создании доильного аппарата, отвечающего физиологическим требованиям и обеспечивающего полное извлечение молока без проведения машинного додаивания. Технический результат от использования заключается в повышении эксплуатационной надежности, чистоты выдаивания молока, улучшении приспособленности аппарата к вымени.
Технический результат достигается тем, что двухтактный доильный аппарат попарного доения содержит двухкамерные доильные стаканы, пульсатор, молочно-вакуумные шланги, коллектор с молокосборной камерой и камерами переменного вакуума, полый корпус с размещенным в нем поршнем и демпферами, полый корпус выполнен в виде торообразного элемента с прямоугольным радиальным поперечным сечением и снабжен дополнительным поршнем, а демпферы закреплены внутри полого корпуса на штуцерах-стяжках диаметрально противоположно, при этом по обе стороны от основного и дополнительного поршней образованы две взаимно изолированные камеры, каждая из которых сообщена с камерами переменного вакуума коллектора и с межстенными камерами доильных стаканов, работающих в противоположных тактах.
