Операция Укомплектация-2

Дождевальная машина

Казанский государственный аграрный университет
Кафедра машин и оборудования в агробизнесе
Курсовая работа по сельскохозяйственным машинам
На тему: "Разработка дождевальной машины»
Казань 2013

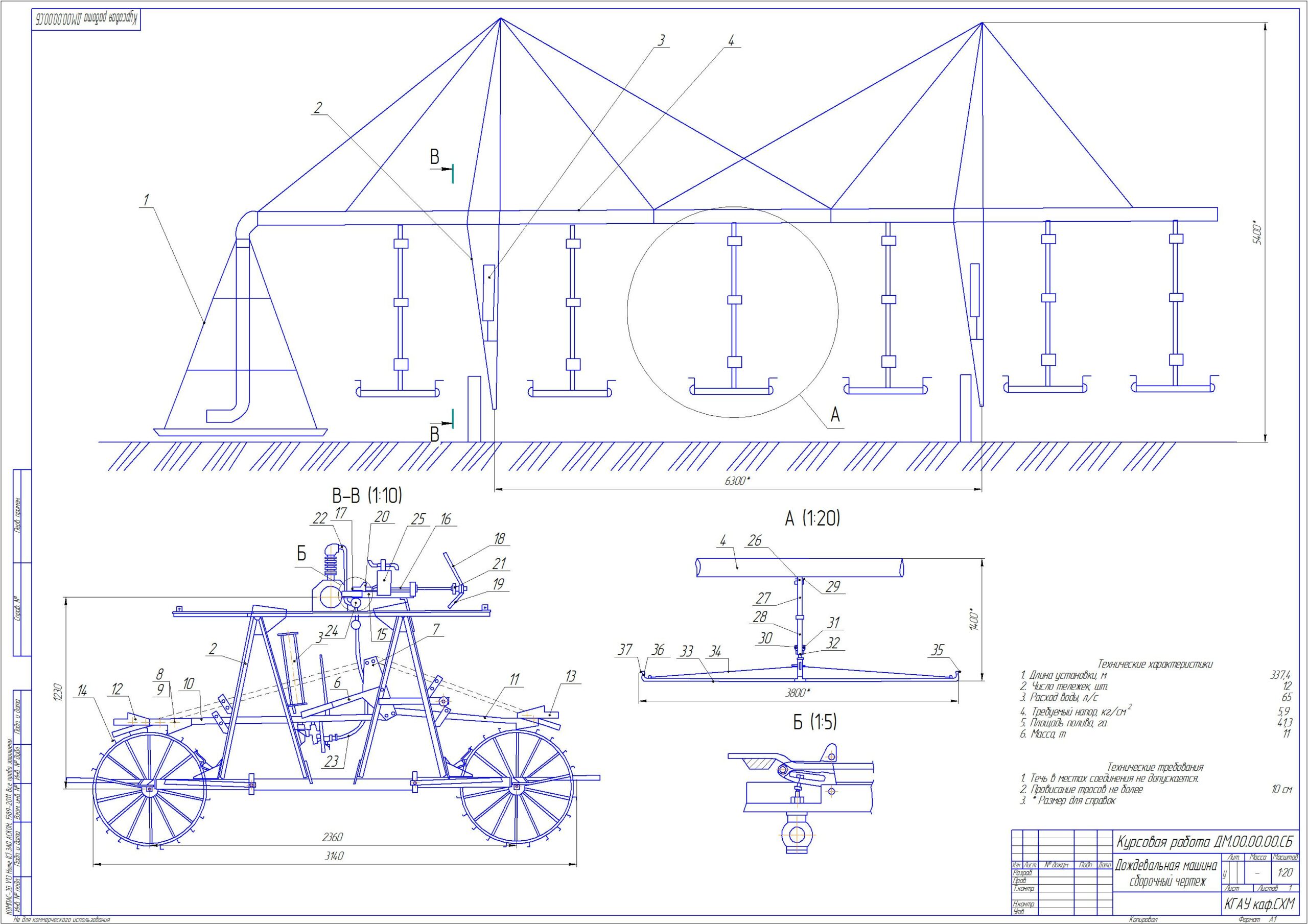

В данной работе приведены агротехнические требования, проведён анализ существующих конструкций, разработана новая конструкция дождевальной машины, проведены технологические и конструктивные расчёты и определены технико-экономические показатели. Графическая часть содержит спецификацию, общий вид дождевальной машины, чертежи корпуса клапана, манжеты, приёмника и сердечника. Курсовая работа содержит 1 спецификацию, 1 лист формата А1 и 4 листа формата А4 графической части, 24 страницы пояснительной записки, содержащей 5 рисунков и 11 источников.
В конструкторской части была разработана дождевальная машина на основании патента (Патент RU 2287262, Б.И. №32, 2006). Известна также как самоходная реверсивная тележка многоопорной дождевальной машины.

Технические характеристики
1.Длина установки, м 337,4
2.Число тележек, шт. 12
3.Расход воды, л/с 65
4.Требуемый напор, кг/см 5,9
5.Площадь полива, га 41,3
6.Масса, т 11

Состав: Дождевальная машина (СБ), Деталировка (корпус клапана, манжета, приёмник, сердечник), Спецификация, ПЗ. Язык документа

Софт: Компас-3D 13

Просмотр файлов
А1 дожд. маш. общ вид.cdw
А4 корпус клапана.cdw
А4 Манжет.cdw
А4 Приемник.cdw
А4 сердечник.cdw
ПЗ Дожд.маш.docx
Спецификация.spw
