Изменяемая точка прицепа МТЗ-1523

Воронежский государственный аграрный университет
Кафедра тракторы и автомобили
Чертежи к дипломному проекту: на тему: Повышение эффективности трактора МТЗ-1523 при выполнении транспортных операций

Чертежи для дипломного проекта: Повышение эффективности трактора МТЗ-1523 на транспортных операциях (4-листа А1: вид общий, сборочные чертежи и деталировка)

Технические характеристики
1.Тяговый класс, кН 30
2.Габаритные размеры, мм:
длина (по прицепной скобе) 4750
высота по кабине 3000
3.Ширина колеи, мм 1600...2440
4.Продольная база, мм 2850
5.Масса трактора, (без дополнительно оборудования), кг:
конструктивная 5750
эксплуатационная 6000
6.Удельный расход топлива при номинальной мощности, не более, г/кВт·ч 220

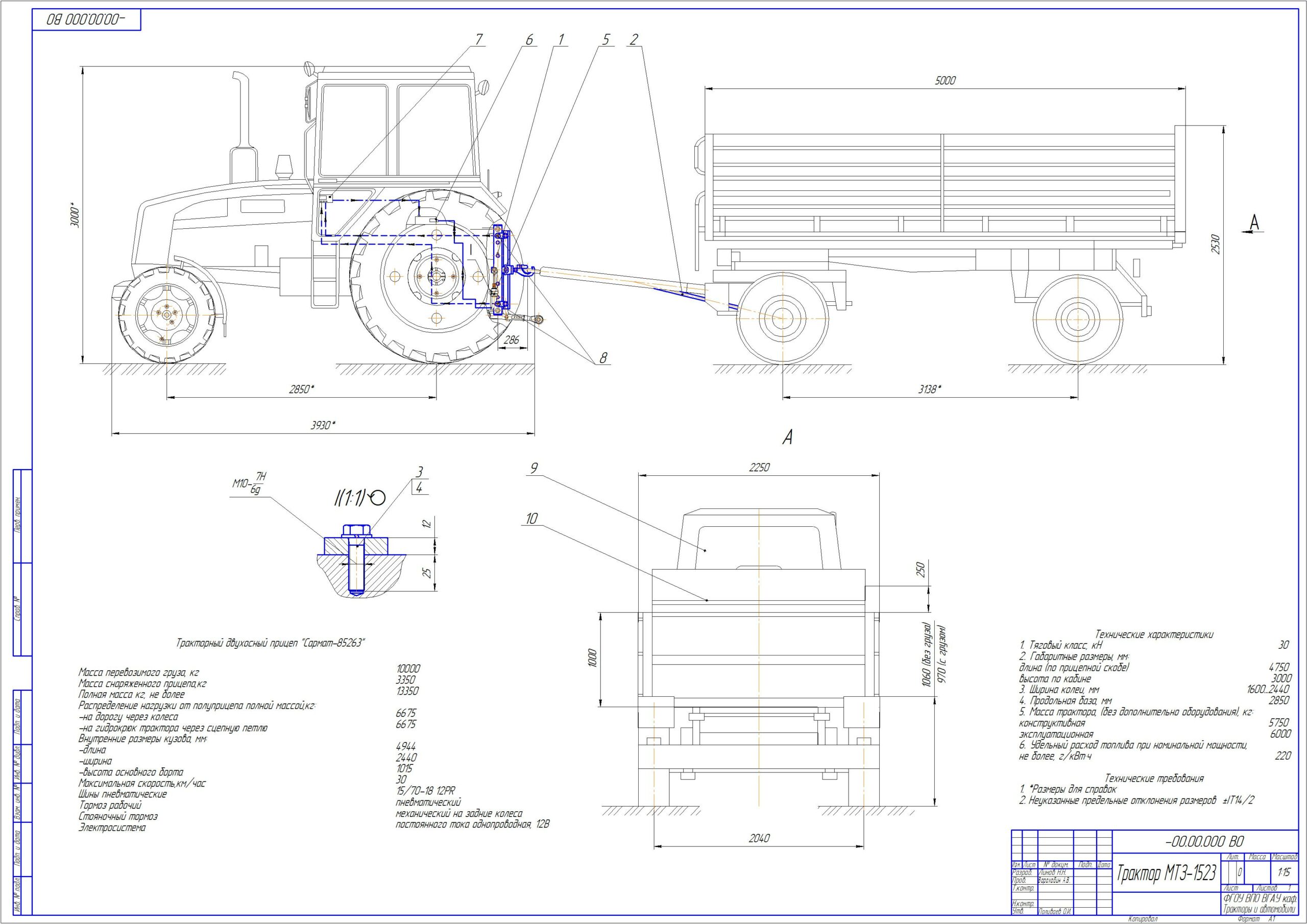

Состав: Только чертежи без записки; Вид общий: МТЗ-1523+двухосный прицеп; Сцепное устройство (СБ); устройство ограничительное (СБ); Деталировка (Тяга продольная, кронштейн, брус поперечный, направляющая, стойка и т.д.); Спецификация Язык документа

Софт: Компас-3D SP2

Просмотр файлов
МТЗ-1523 Изменяемая точка прицепа/~$епное устр СБ А1.cd~
МТЗ-1523 Изменяемая точка прицепа/~$З-1523 ВО А1.cd~
МТЗ-1523 Изменяемая точка прицепа/Деталировка 1/Кронштейн А3.cdw
МТЗ-1523 Изменяемая точка прицепа/Деталировка 1/Направляющая А3.cdw
МТЗ-1523 Изменяемая точка прицепа/Деталировка 1/Ось А4.cdw
МТЗ-1523 Изменяемая точка прицепа/Деталировка 1/Пластина А4.cdw
МТЗ-1523 Изменяемая точка прицепа/Деталировка 1/Стойка А3.cdw
МТЗ-1523 Изменяемая точка прицепа/Деталировка 2/Брус поперечный А4.cdw
МТЗ-1523 Изменяемая точка прицепа/Деталировка 2/Кронштейн А3.cdw
МТЗ-1523 Изменяемая точка прицепа/Деталировка 2/Тяга продольная А4.cdw
МТЗ-1523 Изменяемая точка прицепа/Деталировка 2/Устр ограничительное СБ А2.cdw
МТЗ-1523 Изменяемая точка прицепа/МТЗ-1523 ВО А1.cdw
МТЗ-1523 Изменяемая точка прицепа/Спецификация ВО.spw
МТЗ-1523 Изменяемая точка прицепа/Спецификация СБ1.spw
МТЗ-1523 Изменяемая точка прицепа/Спецификация СБ2.spw
МТЗ-1523 Изменяемая точка прицепа/Сцепное устр СБ А1.cdw
МТЗ-1523 Изменяемая точка прицепа/Деталировка 1
МТЗ-1523 Изменяемая точка прицепа/Деталировка 2
МТЗ-1523 Изменяемая точка прицепа
