Клапан дыхательный автомобиля-автоцистерны АЦ-4,2-53А
Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Дипломный проект на тему "модернизация автомобиля-автоцистерны АЦ-4,2-53А"
Пенза 2013
Анализ хозяйственной деятельности показал, что основной вид деятельности - производство продукции растениеводства в частности производство подсолнечника. Бесперебойное обеспечение производства продукции требует рационального использования нефтепродуктов в процессе хранения, перевозки и механизированной заправки.
Предложенная схема доставки нефтепродуктов разработана, исходя из местных условий данного хозяйства, и включает в себя: центральный нефтесклад хозяйства, пункт заправки и работу заправочного агрегата.
Объем резервуарного парка должен составлять 150м3 в частности для дизельного топлива – 2 резервуара по 25м3 , 1 резервуар по 50м3 и один резервуар вместимостью 10 м3 , для бензина – 2 резервуара по 10м3 и один резервуар 20м3.
Разработано аварийно-дыхательное устройство достаточно простой конструкции, работа которого позволяет сократить потери нефтепродуктов до 0,1 % в год.
Дополнительные капитальные вложения на реконструкцию нефтехозяйства составят 117703 руб., при сроке окупаемости 0,9 года.
Содержание
Аннотация
Введение
1 Производственно – техническая характеристика ОАО «Агросервис»
2 Расчет потребности топливно-смазочных материалов для машинно-тракторного парка предприятия
2.1 Расчет потребности в бензине
2.2 Расчет потребности в дизельном топливе
2.3 Расчет потребности в смазочных материалах
2.4 Расчет вместимости резервуарного парка
2.5 Расчет средств заправки на топливозаправочных пунктах
2.6 Расчет средств перекачки нефтепродуктов и трубопроводных коммуникаций нефтесклада
2.7 Разработка генерального плана нефтесклада
3. Конструкторская часть
3.1 Существующие конструкции дыхательных клапанов
3.2 Предлагаемая конструкция универсального клапана
3.3 Расчет шпилек соединения корпуса, огневого предохранителя и переходника
4. Технологическая карта на сборку дыхательного и аварийного клапанов
5 Безопасность жизнедеятельности
6. Экономическое обоснование проекта
Общие выводы
Литература
Перечень графического материала: характеристика ОАО «Агросервис» (ТС), Генеральный план нефтесклада (ТС),

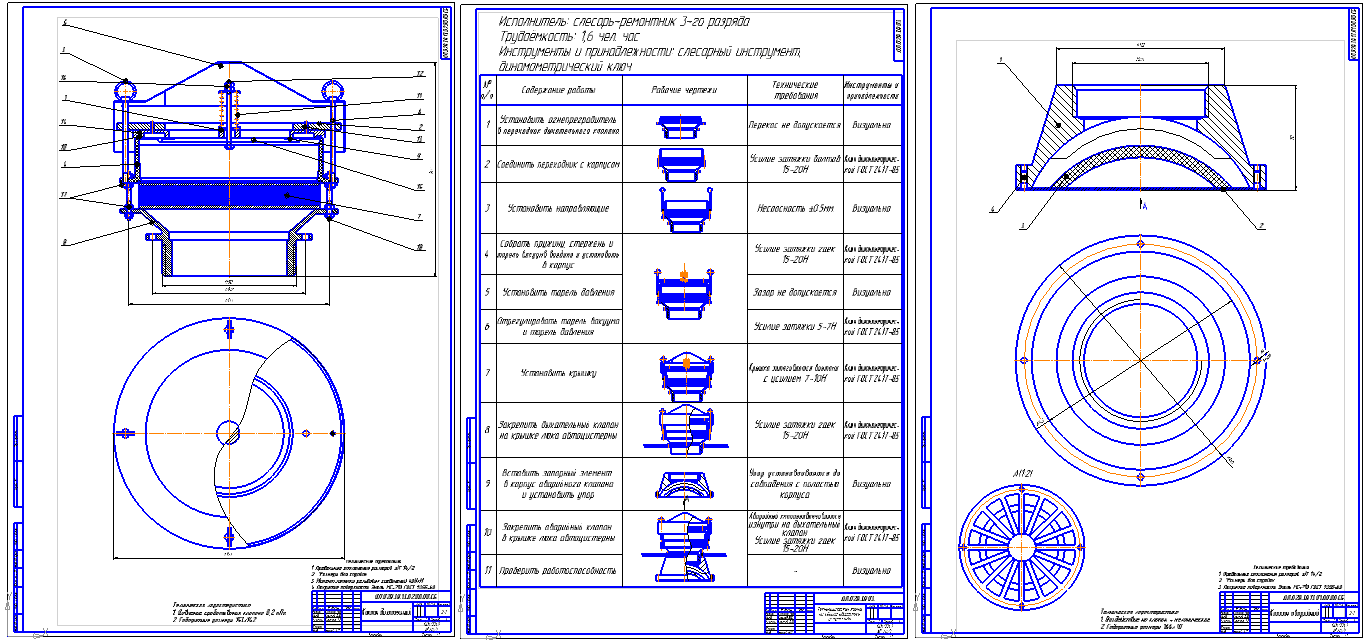

Графики расхода ТСМ (ТС), Обзор существующих конструкций дыхательных клапанов (ТС), аварийно-дыхательное устройства (ВО), клапан дыхательный (СБ), клапан аварийный (СБ), деталировка (корпус, корпус клапана, крышка, элемент запорный, переходник, упор), Технологическая карта на сборку аварийного устройства (ТС), Экономическая эффективность (ТС), спецификации
Состав: характеристика ОАО «Агросервис» (ТС), Генеральный план нефтесклада (ТС), Графики расхода ТСМ (ТС), Обзор существующих конструкций дыхательных клапанов (ТС), аварийно-дыхательное устройства (ВО), клапан дыхательный (СБ), клапан аварийный (СБ), деталировка (корпус, корпус клапана, крышка, элемент запорный, переходник, упор), Технологическая карта на сборку аварийного устройства (ТС), Экономическая эффективность (ТС), спецификации, ПЗ
Софт: КОМПАС-3D 14
