Комбайн ДОН-5

Белорусский Государственный Аграрно Технический Университет
Кафедра сельскохозяйственные машины

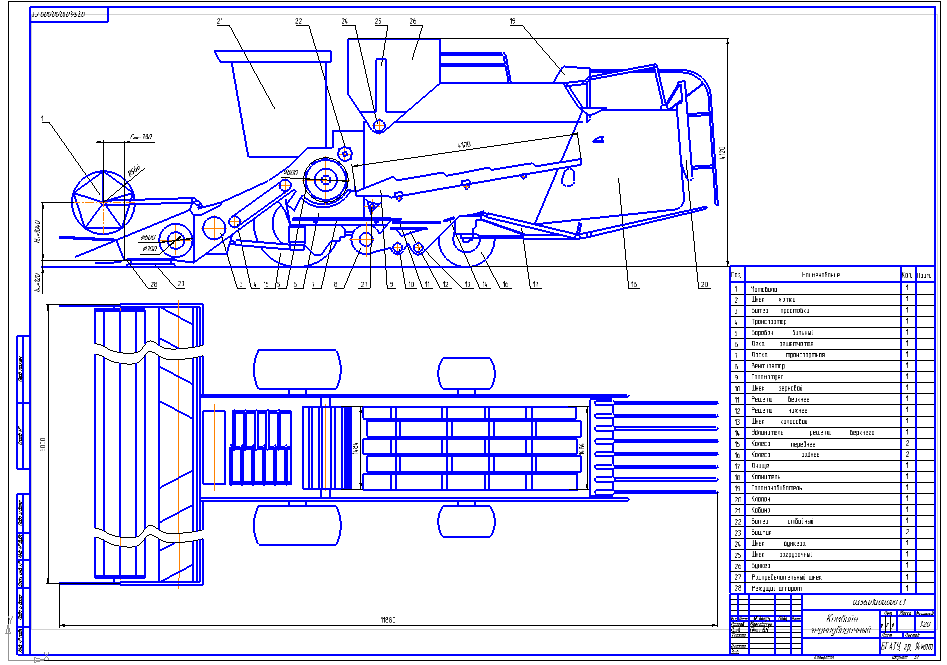

Чертежи Комбайна Дон-5
Минск 2013

Техническая характеристика:
Производительность по зерну за час основного времени,т/ч,
не менее 18
Рабочая скорость движения, км/ч, не более 8
Транспортная скорость движения, км/ч, не более 20
Габаритные размеры комбайна в основной рабочей комплектации, мм, не более
а) в рабочем положении
-длина 10600
-ширина 7600
-высота с откинутыми клапанами 4500
б) в транспортном положении
-длина 17900
-ширина 3600
-высота 4000
Масса комбайна конструкционная (сухая) в основной рабочей комплектации (без транспортной тележки, кг. 15000
Двигатель ЯМЗ-238БК-2
Номинальная мощность двигателя, кВт 213
Номинальная частота вращения коленвала, с 33
Тип молотильного аппарата - бильный с бичами левого и правого направления рифов
Конструктивная ширина молотилки, мм 1500
Диаматр молотильного аппарата, мм 800
Частота вращения вала молотильного барабана, с 7,36...14,6
Подбарабанье - решетчатое прутково-планчатое.

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: Компас-3D V-13

Просмотр файлов
Комбайн ДОН 5-Й компас.CDW
