Комбайн "Лексион" установки проставки

Казанский ГАУ, каф. ЭМТП, Конструкторская разработка проставки на комбайн Лексион, Казань, 2008 год

Одним из недостатков комбайна является недоработанный механизм подбора скошенной массы травы. Недостаток решается путём установки проставки с пальцами и захватными пластинами. 4 листа А1. Записка не полная, только 3 и 4й разделы (Конструктивные расчёты и экономика)

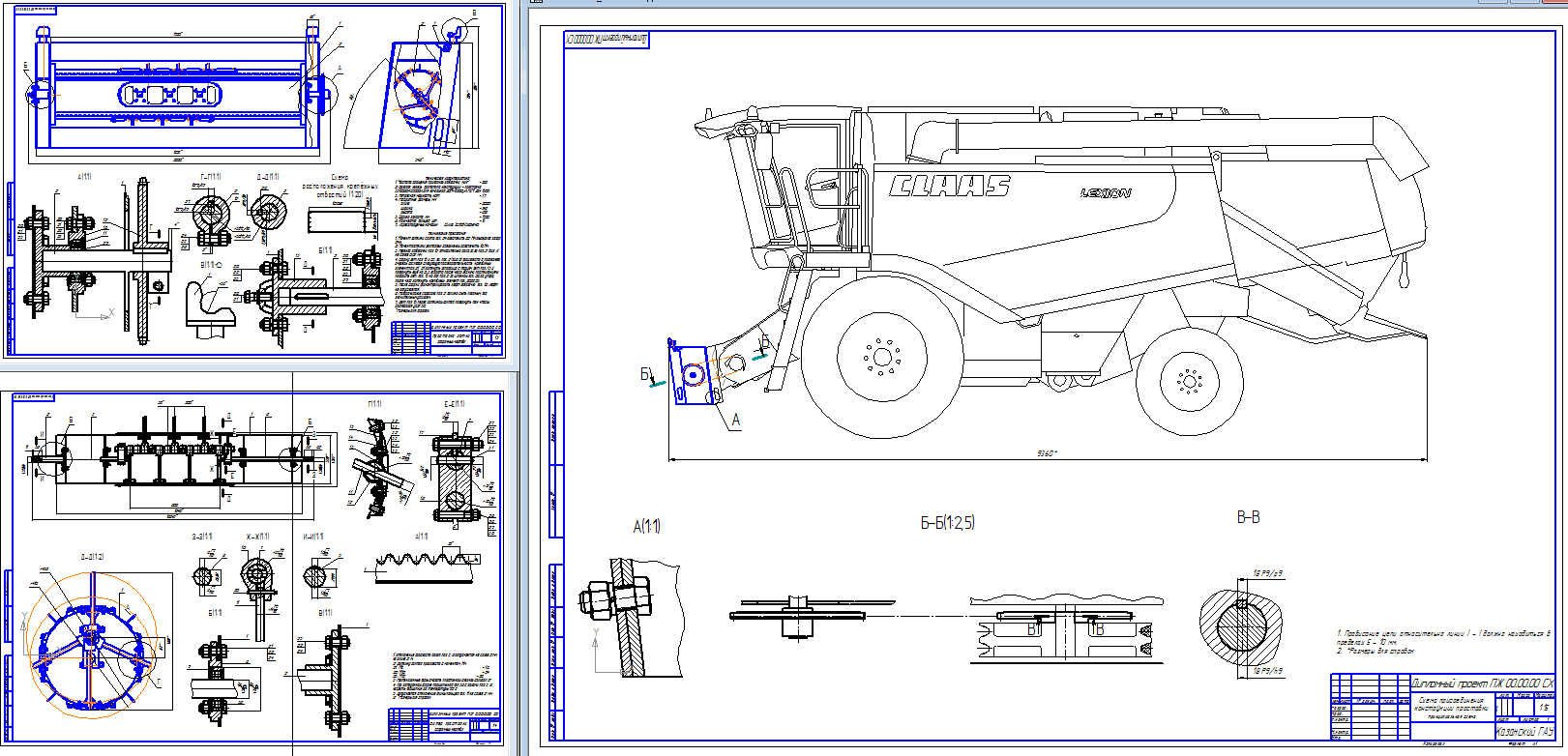

Состав: Схема присоединения конструкции проставки (Принципиальная схема), Битер проставки (СБ), Проставка жатки (СБ), Спецификации, Деталировка, Конструктивные расчёты

Софт: КОМПАС-3D 11

Сайт: www

Файлы:
Проставка на Комбайн Лексион/
Проставка на Комбайн Лексион/4.doc
Проставка на Комбайн Лексион/Комбайн_ А1.cdw
Проставка на Комбайн Лексион/Деталировка/
Проставка на Комбайн Лексион/Деталировка/4 А3.cdw
Проставка на Комбайн Лексион/Деталировка/1 А3.cdw
Проставка на Комбайн Лексион/Деталировка/Точно/
Проставка на Комбайн Лексион/Деталировка/Точно/5 А4.cdw
Проставка на Комбайн Лексион/Деталировка/Точно/4 А3.cdw
Проставка на Комбайн Лексион/Деталировка/Точно/6 А3.cdw
Проставка на Комбайн Лексион/Деталировка/Точно/1 А4.cdw
Проставка на Комбайн Лексион/Деталировка/Точно/3 А4.cdw
Проставка на Комбайн Лексион/Деталировка/Точно/2 А3.cdw
Проставка на Комбайн Лексион/Деталировка/_1 А4.cdw
Проставка на Комбайн Лексион/Деталировка/2 А4.cdw
Проставка на Комбайн Лексион/Деталировка/3 А4.cdw
Проставка на Комбайн Лексион/Деталировка/_2А3.cdw
Проставка на Комбайн Лексион/Для расчёта экономики (Редакция2007.05.18.xls
Проставка на Комбайн Лексион/3.doc
Проставка на Комбайн Лексион/Лексион Проставка Барабан СБ.jpg
Проставка на Комбайн Лексион/Проставка СБ.cdw
Проставка на Комбайн Лексион/31.doc
Проставка на Комбайн Лексион/Спецификация0.spw
Проставка на Комбайн Лексион/Спецификация.spw
Проставка на Комбайн Лексион/Добавление проставки на комбайн Лексион (4листа VIP).jpg
Проставка на Комбайн Лексион/Лексион Проставка Барабан СБ.cdw
