КОМПАС-3D V17: бета-тестирование началось!

Копир водитель для свеклоуборочных машин

Воронежский государственный аграрный университет,
Кафедра сельскохозяйственных машин
Чертежи к дипломному проекту по дисциплине: технологии и средства механизации сельского хозяйства
Воронеж 2005 г.


Механизм гидроуправления техническая характеристика
1. Производительность насоса, л/мин 37
2. Давление в гидросистеме, МПа 2-2,5
3. Расстояние между носками копир-водителя, мм 450, 600
4. Расстояние между перьями копир-водителя, мм 40-90
5. Емкость гидросистемы, л 12

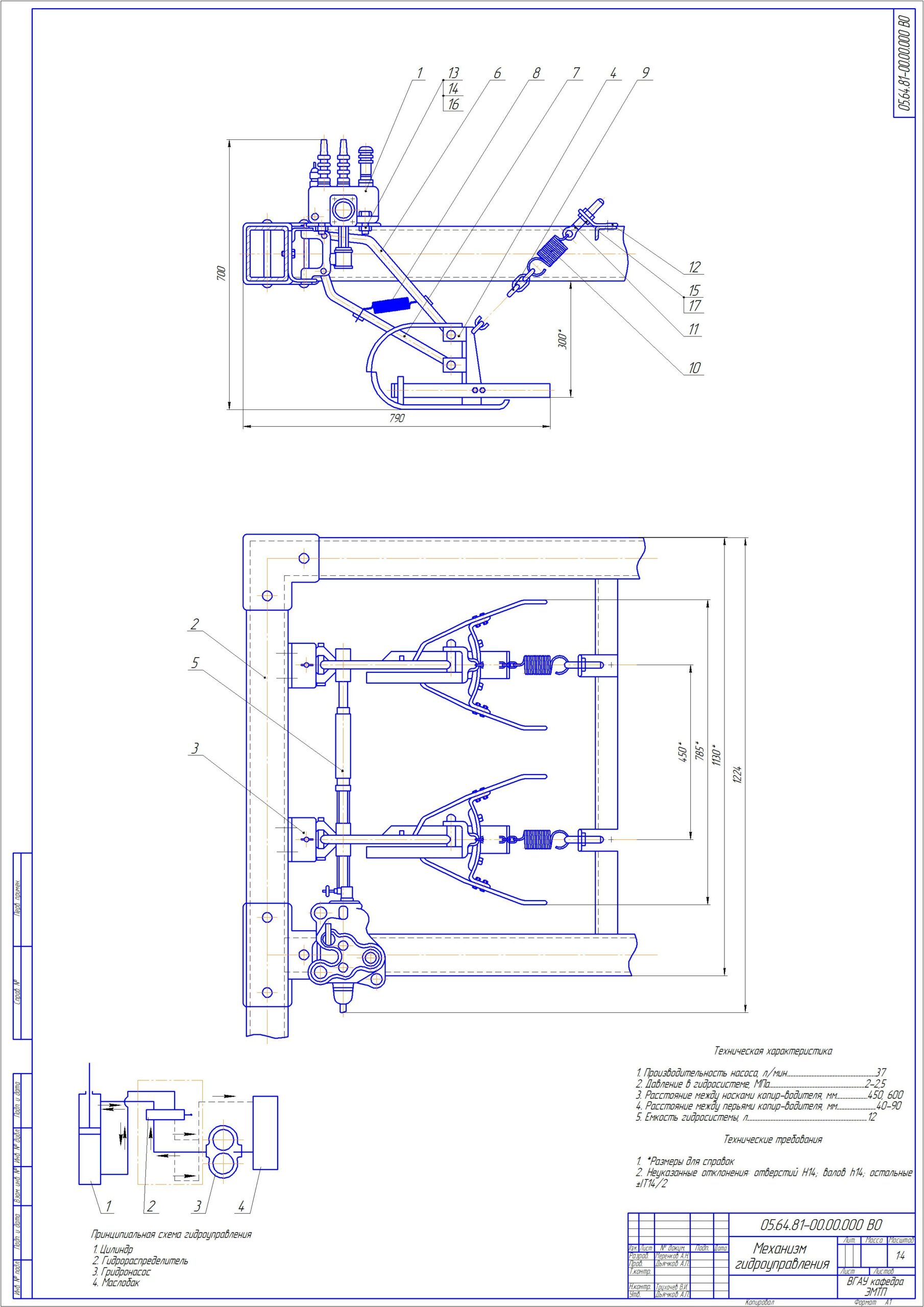

Состав: Только чертежи (4 листа формата А1) и спецификация (без записки): ОВ - механизм гидроуправления; СБ1 - перья; СБ2- копир и детали механизма. Язык документа
