Кормораздатчик РКТ-3.0 тот же (КУТ-3.0А)

Гомельский государственный технический университет
имени П.О. Сухого,
Кафедра: «Сельскохозяйственные машины»
КУРСОВОЙ ПРОЕКТ
по курсу: «СЕЛЬСКОХОЗЯЙСТВЕННЫЕ МАШИНЫ»
2015

Исходные данные к расчету:
Тип — полуприцепной. Емкость бункера — 3,0 м3. Грузоподъемность — 2400 кг. Производительность — не менее 13 т/ч. Норма раздачи корма — 1,2 — 12 кг/м. Рабочая скорость — 0,9-1,4 км/ч.

СОДЕРЖАНИЕ

АННОТАЦИЯ…………………………………………………………………………..5
ВВЕДЕНИЕ………………………………………………………………………..……6
1. АНАЛИЗ ПРИРОДНО-КЛИМАТИЧЕСКИХ УСЛОВИЙ ЗОНЫ
ЭКСПЛУАТАЦИИ…………………………………………………………..................8
1.1. Климат Республики Беларусь…..………………………………………....……9
1.2. Атмосферные осадки.............………………………………………………….13
1.3. Снежный покров...……………...……………………………………………...13
1.4. Влажность воздуха…..……………………………...….……………………...14
1.5 Облачность……………………………………………………………………...14
1.6 Ветровой режим………………………………………………………………...14
2. КРАТКИЕ ТЕХНОЛОГИЧЕСКИЕ СВЕДЕНИЯ ……..…………..……………. 17
3. АНАЛИЗ КОНСТРУКЦИИ РАБОЧИХ ОРГАНОВ. ДОСТОИНСТВА И НЕДОСТАТКИ………………………..………………………………………………20
3.1 Аналоги конструкции раздатчика кормов……………………….…………....20
3.1.1 Общие сведения "Hi-Spec"……………………….…………………….…….20
3.1.2 Раздатчик-смеситель кормов РСК-12……………………………………….21
3.1.3 Кормораздатчик ИСРК-12 «Хозяин»………………………………………..22
3.1.4 Кормораздатчик АКМ-9………………………………………………….….24
3.2. Патентный поиск ………………………………...………………………..…..24
3.2.1 Шнековый стационарный раздатчик кормов ………………..….……….24
3.2.2 Кормораздатчик-смеситель стационарный шнековый ....................………26
3.2.3 Шнековый мобильный раздатчик кормов ………………………………..26
3.2.4 Весовой порционный раздатчик кормов…………………………….……28
4. ОБОСНОВАНИЕ ЦЕЛЕСООБРАЗНОСТИ ПРИМЕНЕНИЯ ПРЕДЛАГАЕМОЙ КОНСТРУКЦИИ РАБОЧИХ ОРГАНОВ……………………………………………30
5. ТЯГОВЫЙ, ТЕХНОЛОГИЧЕСКИЙ И ПРОЧНОСТНОЙ РАСЧЁТЫ..……..…35
5.1. Тяговый расчет раздатчика кормов РКТ-3,0……….……………………...…35
5.2. Технологический расчет мобильного кормораздатчика РКТ-3,0..……........36
5.3. Прочностной расчет вала …………………………….……………...…...….38
ЗАКЛЮЧЕНИЕ…………………………………………..……………………...……42
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ………………………..…….…..43
ПРИЛОЖЕНИЕ………………………..……………….…………………..……........44

В данном курсовом проекте рассмотрена модернизация смесителя – раздатчика кормов с целью увеличения производительности (прототип РКТ-3,0). Для рассматриваемого кормораздатчика произведен анализ условий эксплуатации и технологического процесса машины, анализ конструкции аналогов рабочих органов машины, прочностной и конструктивные расчеты.
В работе детально обоснован расчет конструктивных параметров и режимов работы органов машины в соответствии с условиями эксплуатации.
Курсовой проект выполнен на 3 листах формата А1, содержит 3 таблицы и 3 рисунка.

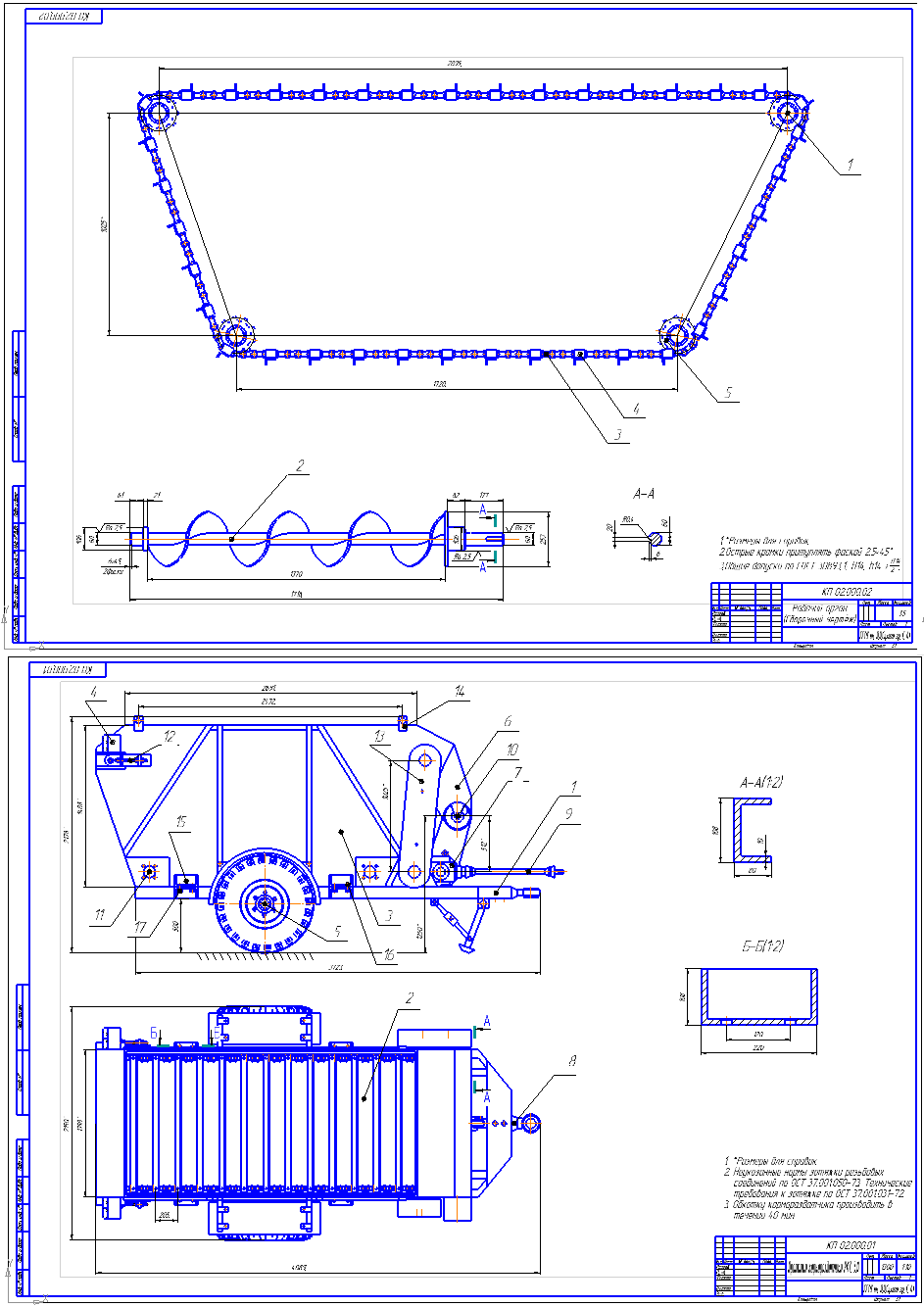

Графическая часть курсовой работы выполнена на листах формата A1 и содержит сборочный чертеж смесителя-раздатчика кормов, деталировку и чертеж рабочего органа.

Состав: Деталировка(приципное,планка,крышка,звездочка,вал),спецификация (раб орган),спецификация (общ вид),РКТ-3(общий вид кормораздатчика),рабочий орган(сборочный чертеж), Записка из 5ти пунктов. Язык документа

Софт: КОМПАС-3D 13
