Ковш Эксковатора-погрузчика

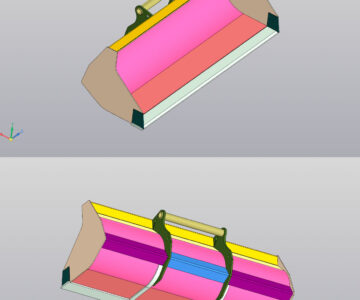

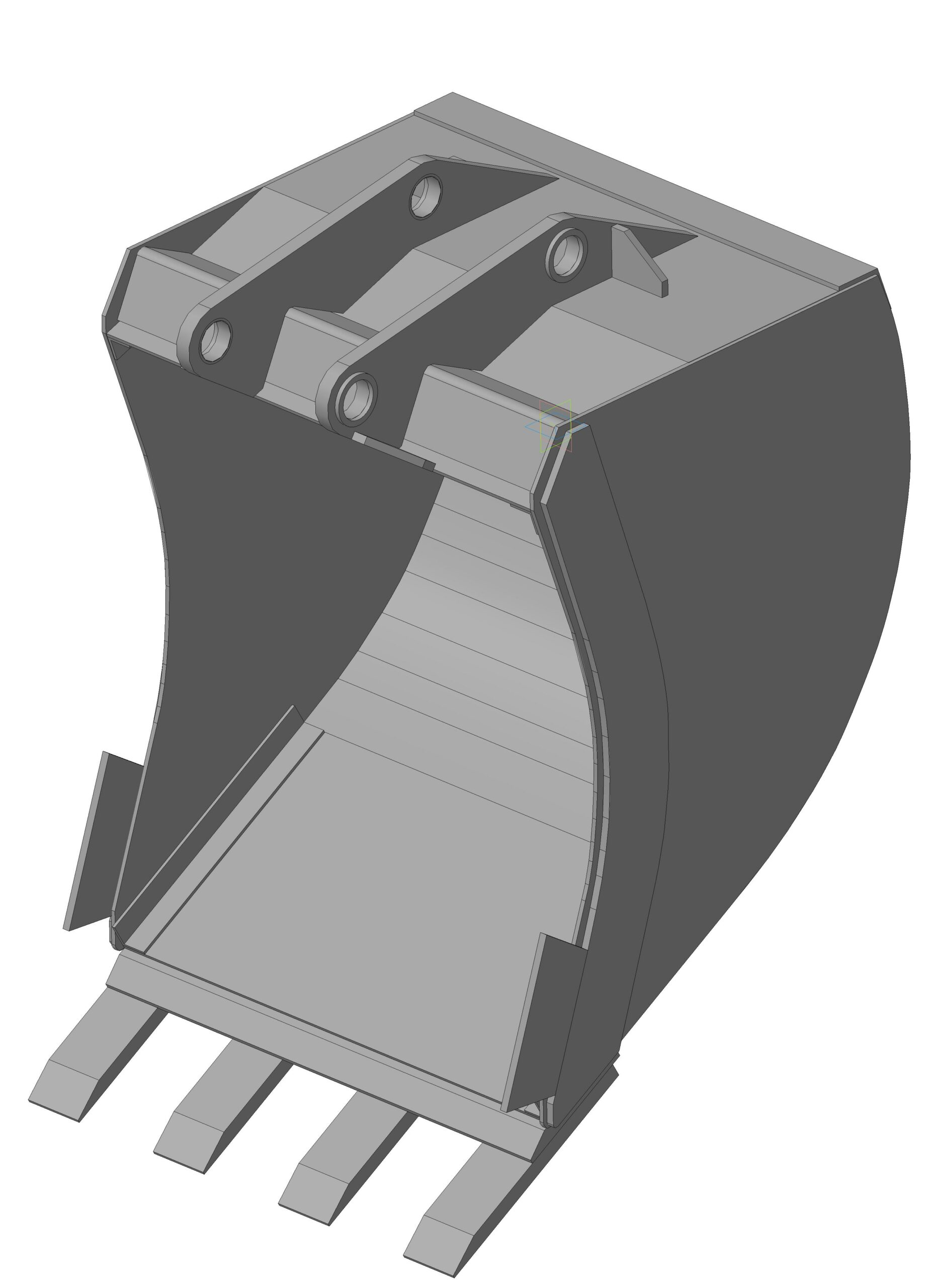

Ковш Эксковатора-погрузчика, навешивается на трактор МТЗ, "топорная" копия оригинального ковш, используется для местного назначения (т.е для себя, а не на продажу), особых отличий при работе от оригинала не обнаружено.

Состав: Сборочный чертеж, Вид общий, Деталировка, Спецификация, подготовленные файлы для плазменной резки, все в 3D-модели Язык документа

Софт: КОМПАС-3D 14 SP1

Просмотр файлов
С-0442.00 Ковш (эксковатор)/основание.m3d
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.01 6,0мм 2шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.02 10,0мм 2шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.03 10,0мм 2шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.04 4,0мм 1шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.05 4,0мм 1шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.06 20,0мм 1шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.07 20,0мм 4шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.08 6,0мм 1шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.09 20,0мм 2шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.11 10,0мм 4шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма/С-0442.14 6,0мм 1шт.dxf
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш СПЕЦИФ.cdw
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш.a3d
С-0442.00 Ковш (эксковатор)/С-0442.00 СБ Ковш.cdw
С-0442.00 Ковш (эксковатор)/С-0442.01 Боковина.cdw
С-0442.00 Ковш (эксковатор)/С-0442.01 Боковина.m3d
С-0442.00 Ковш (эксковатор)/С-0442.02 Усиление боковины.cdw
С-0442.00 Ковш (эксковатор)/С-0442.02 Усиление боковины.m3d
С-0442.00 Ковш (эксковатор)/С-0442.03 Подрезающий элемент.cdw
С-0442.00 Ковш (эксковатор)/С-0442.03 Подрезающий элемент.m3d
С-0442.00 Ковш (эксковатор)/С-0442.04 Лист.cdw
С-0442.00 Ковш (эксковатор)/С-0442.05 Лист.cdw
С-0442.00 Ковш (эксковатор)/С-0442.06 Нож.cdw
С-0442.00 Ковш (эксковатор)/С-0442.06 нож.m3d
С-0442.00 Ковш (эксковатор)/С-0442.07 Клык.cdw
С-0442.00 Ковш (эксковатор)/С-0442.07.m3d
С-0442.00 Ковш (эксковатор)/С-0442.08 Перекладина.cdw
С-0442.00 Ковш (эксковатор)/С-0442.08 Перекладина.m3d
С-0442.00 Ковш (эксковатор)/С-0442.09 Кронштейн.cdw
С-0442.00 Ковш (эксковатор)/С-0442.09.m3d
С-0442.00 Ковш (эксковатор)/С-0442.10 Втулка.cdw
С-0442.00 Ковш (эксковатор)/С-0442.10 Втулка.m3d
С-0442.00 Ковш (эксковатор)/С-0442.11 Косынка.cdw
С-0442.00 Ковш (эксковатор)/С-0442.11 Косынка.m3d
С-0442.00 Ковш (эксковатор)/С-0442.12.m3d
С-0442.00 Ковш (эксковатор)/С-0442.13.m3d
С-0442.00 Ковш (эксковатор)/С-0442.14 Усиление.cdw
С-0442.00 Ковш (эксковатор)/С-0442.14.m3d
С-0442.00 Ковш (эксковатор)/С-0442.00 Ковш плазма
С-0442.00 Ковш (эксковатор)
