Курсовой проект на тему: "Расчет тягово-энергетических показателей и топливной экономичности трактора"

Красноярский государственный аграрный университет
Кафедра Тракторы и автомобили
Курсовой проект по дисциплине "Тракторы и автомобили"
Курсовой проект: "Расчет тягово-энергетических показателей и топливной экономичности трактора Т-40 Ам"
Красноярск 2012

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1. ИСХОДНЫЕ ДАННЫЕ
2. ТЯГОВЫЙ РАСЧЕТ ТРАКТОРА
2.1. Тяговый диапазон трактора
2.2. Максимальная эксплуатационная масса трактора
2.3. Номинальные скорости движения трактора на передачах основной группы
2.4. Потребная мощность тракторного двигателя
Вывод
3. ТЕПЛОВОЙ РАСЧЕТ ДВИГАТЕЛЯ
3.1. Расчет параметров рабочего цикла
3.2. Определения индикаторных и эффективных показателей двигателя
3.2.1. Построение индикаторной диаграммы
3.2.2. Индикаторные показатели рабочего цикла
3.2.3. Эффективные показатели двигателя
3.3. Определение основных размеров и удельных параметров двигателя
3.4. Тепловой баланс двигателя
3.5. Анализ результатов теплового расчета двигателя
Вывод
4. КИНЕМАТИКА КРИВОШИПНО-ШАТУННОГО МЕХАНИЗМА
4.1. Перемещение поршня
4.2 Скорость поршня
4.3. Ускорение поршня
Вывод
5. ДИНАМИЧЕСКИЙ РАСЧЕТ КРИВОШИПНО-ШАТУННОГО МЕХАНИЗМА
5.1. Силы, действующие на поршневой палец
5.1.1. Сила давления газов на поршень
5.1.2. Сила инерции возвратно-поступательно движущихся масс КШМ
5.1.3. Суммарная сила, действующая на поршневой палец
5.2. Силы и давления, действующие на шатунную шейку коленчатого вала
5.2.1. Силы, нагружающие шатунную шейку
5.2.2. Нагруженность шатунной шейки и определение ее размеров
5.3. Построение диаграммы тангенциальных сил
5.3.1 Построение диаграммы суммарной тангенциальной силы для рядного четырехцилиндрового четырехтактного двигателя
5.4. Расчет маховика
Вывод
6. ПОСТРОЕНИЕ ТЕОРЕТИЧЕСКОЙ ВНЕШНЕЙ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ
6.1. Регуляторная характеристика тракторного дизельного
двигателя
6.1.1. Построение регуляторной ветви
6.1.2. Построение корректорной ветви
Вывод
7. ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ И СИСТЕМ ДВИГАТЕЛЯ
7.1. Расчет системы смазки
7.1.1. Выбор схемы и определение основных параметровсистемы
7.1.2. Расчет масляного насоса
7.1.3. Расчет масляного радиатора
7.1.4. Расчет подшипников
7.1.5. Расчет масляных фильтров
7.1.6. Выбор моторного масла
8. РАСЧЕТ И ПОСТРОЕНИЕ ТЕОРЕТИЧЕСКОЙ ТЯГОВОЙ ХАРАКТЕРИСТИКИ ТРАКТОРА
8.1 Предварительные расчеты и построения
8.1.1 Определение размеров ведущих колес
8.1.2 Определение расчётных и максимальных тяговых
усилий трактора на передачах основной группы
8.1.3 Построение нижней части тяговой характеристики
8.2 Построение тяговой характеристики трактора
8.2.1 Построение кривой буксования трактора
8.2.2 Построение тяговой характеристики трактора
8.2.3 Построение графика тягового КПД трактора
8.3 Анализ тяговой характеристики трактора
Список использованной литературы

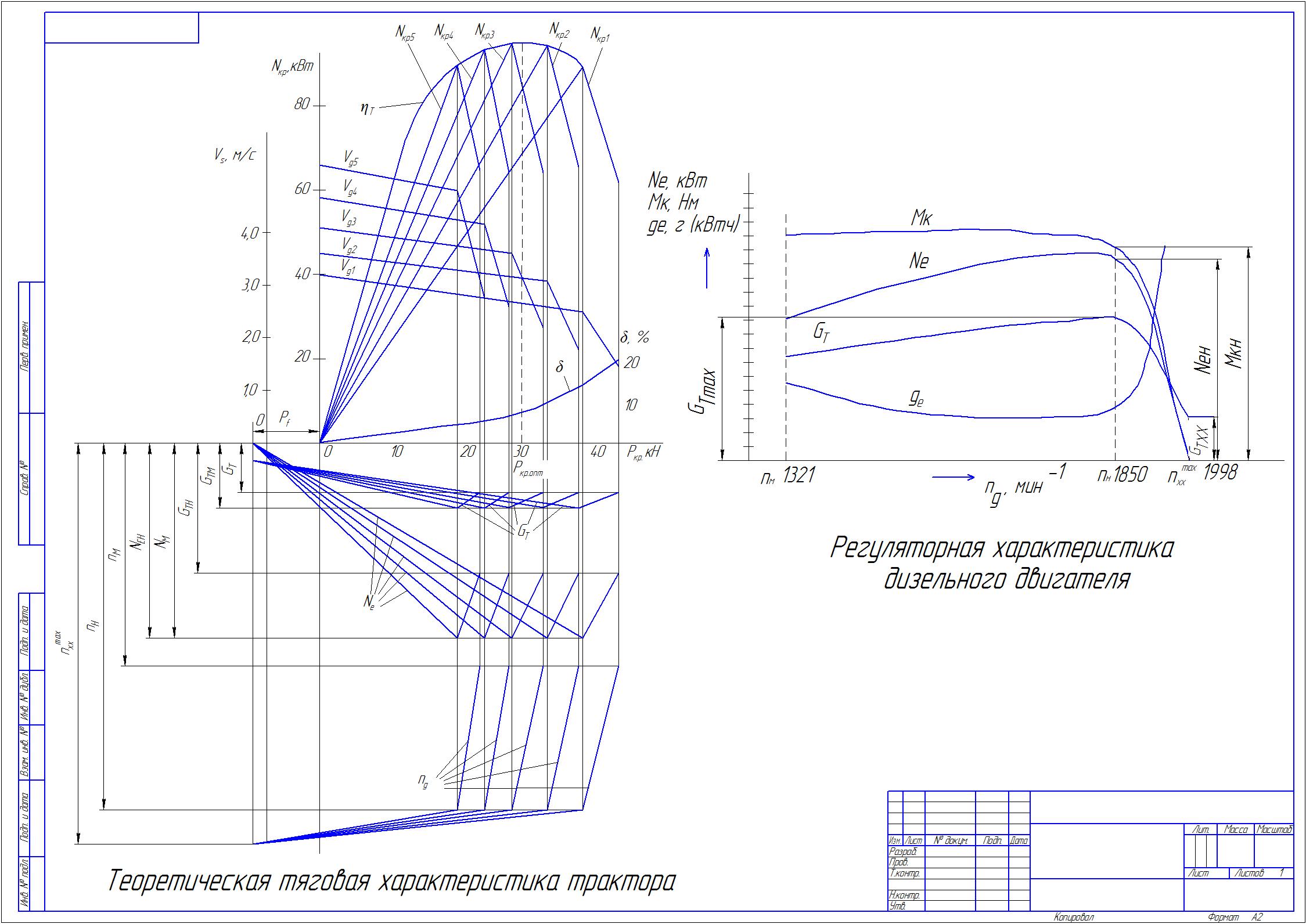

Состав: Индикаторная диаграмма, Диаграмма сил, действующих на поршневой палец, Теоретическая тяговая характеристика трактора, Пояснительная записка (ПЗ) Язык документа
