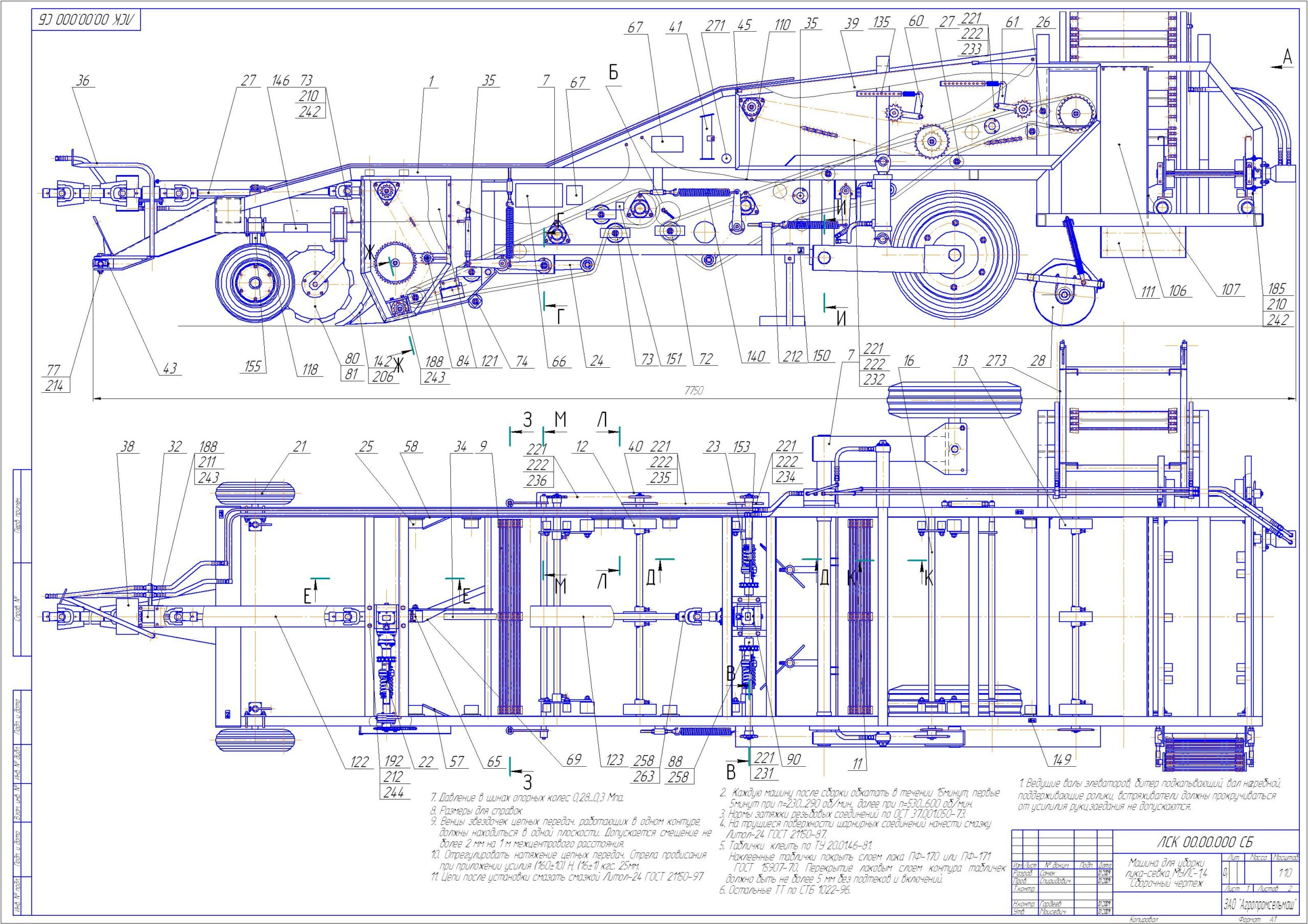

Машина для уборки лука-севка МУЛС 1.4 Сборочный чертеж

Машина для уборки
лука-севка МУЛС-1,4
Сборочный чертеж Машина убирает лук-севок как при однофазной уборке (подкапывание с погрузкой в транспортное средство), так и при двухфазной (подкапывание с укладкой на прикатанную поверхность поля и последующим подбором и погрузкой в транспортное средство).

МУЛС-1,4 дополнительно комплектуется сепарирующими элеваторами для уборки репчатого лука. Хорошо работает на легких суглинках и супесчаных почвах влажностью до 18%, имеет ширину захвата 1,2 м и агрегатируется с тракторами класса 1,4.

Машина для уборки лука-севка МУЛС-1,4 является полунавесной и состоит из следующих основных узлов (рисунок 1): рамы (1), колесного хода (2), приемно-подкапывающей части (3), основного сепарирующего элеватора (4), вспомогательного сепарирующего элеватора (5), механизма встряхивания (6), поперечного транспортера (7), бокового транспортера (8), прикатывающего катка (9), сужающих щитков (10), привода рабочих органов (11), гидрооборудования (12), сницы (17), загортачей (18) и электрооборудования (19).

Пневматические шины колесного хода обеспечивают допустимое удельное давление на почву в соответствии с агротехническими требованиями (не более 0,8 МПа). При однофазной уборке расстояние между колесами увеличивается с помощью специального кронштейна для более устойчивого положения машины.

Приемно-подкапывающая часть (3) служит для подкапывания слоя почвы с луком-севком и подачи его на основной сепарирующий элеватор (4) и состоит из: опорных колес (13), подкапывающего битера (14), боковых дисков (15), нагребного битера (16).

Поддержание заданной глубины подкапывания битером и копирование рельефа поля обеспечивается опорными колесами. Регулировка глубины подкапывания битером осуществляется путем изменения длины винта рамки опорных колес.

Подкапывание лука-севка, частичное разрушение земляного пласта и передачу его на основной элеватор выполняет подкапывающий битер (14), который выполнен из квадратного профиля.

Боковые диски (15) закреплены жестко на раме машины и служат для подрезания земляного пласта, частичного его разрушения и передачи на элеватор.

Для улучшения прохождения и частичного разрушения подкопанного пласта почвы с луком-севком в конструкцию машины введен нагребной битер (16), который оснащен четырьмя эластичными лопастями. Основной (4) и вспомогательный (5) сепарирующие элеваторы предназначены для сепарации подкапываемой массы и подачи ее на поперечный и боковой транспортеры. Элеваторы, состоящие из прутков на резинокордных лентах, снабжены пассивными встряхивающими устройствами, а также устройствами сброса камней и комков почвы с нижних ветвей.

Механизм встряхивания (6) увеличивает сепарацию на основном и вспомогательном элеваторах. Состоит из трехплечих роликов, вращающихся в опорах
