Механизация производственных процессов на молочно-товарной ферме на 200 коров с модернизацией кормораздатчика РСК-12

Белорусский государственный аграрный технический университет. Кафедра "Технологии и механизация животноводства". Дипломный проект на тему "Механизация производственных процессов на молочно-товарной ферме на 200 коров с модернизацией кормораздатчика РСК-12". Минск 2007г.

Пояснительная записка состоит из 97 страниц печатного текста и содержит 26 таблиц, 7 наименований использованных литературных источников, 1 приложения и 9 листов графического материла формата А1.
Ключевые слова: молочно-товарная ферма, механизация процессов, кормосмесь, смеситель-раздатчик кормов, фреза, зернофураж, расчет.
Цель работы – реконструкция линии приготовления и раздачи кормов с модернизацией мобильного смесителя-раздатчика кормов.
В работе определена структура поголовья МТФ на 200 голов, установлены рационы кормления, рассчитаны потребное количество воды, кормов, выхода навоза, объема хранилищ, установлены потребные площади для содержания скота и размещения оборудования, подобраны необходимые средства механизации.
В конструкторской части предложена модернизация мобильного кормораздатчика РСК-12. За счет оснащения раздатчика загрузочным лотком с фрезой можно загружать и затем дозировано выдавать вместе с основным кормом зернофураж или плющеное зерно. То есть модернизация машины позволит улучшить качество приготавливаемых кормосмесей, при одновременном снижении энерго- и металлоемкости применяемого оборудования. Произведен расчет основных деталей наиболее нагруженного узла.
Составлена технологическая карта, что послужило основанием для определения технико-экономических показателей работы линии приготовления и раздачи кормов.
В соответствии с заданием выполнены разработки по охране труда.

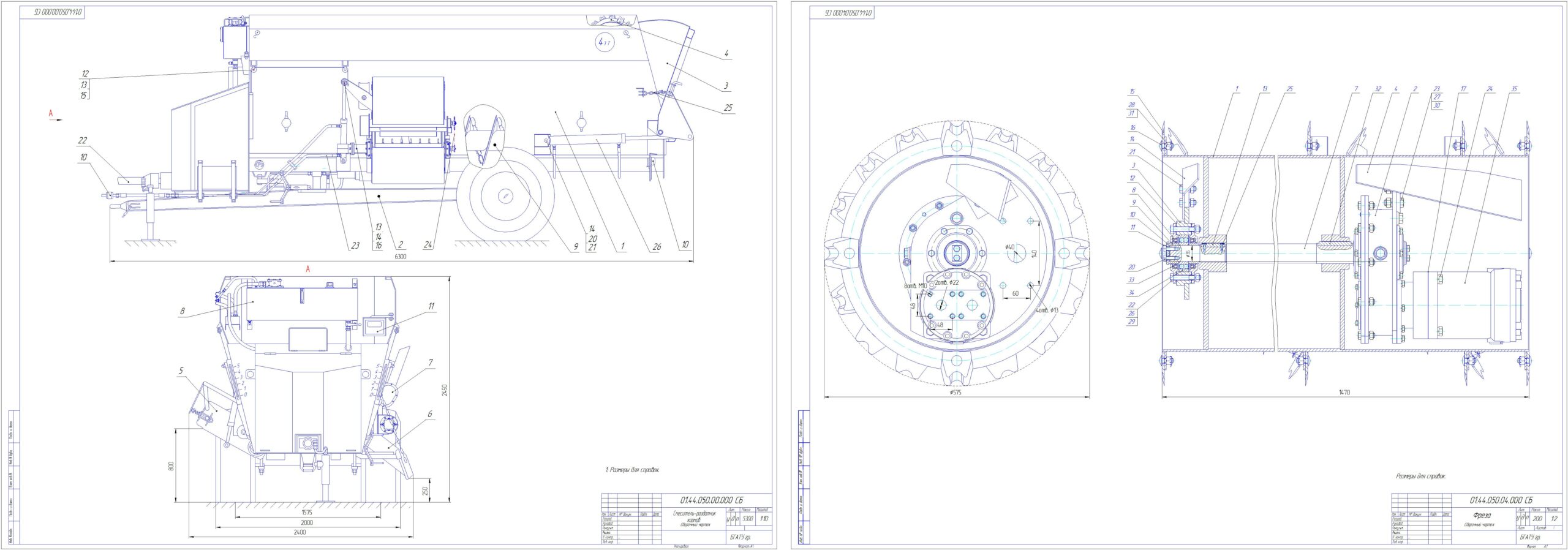

Состав: 1. Генплан фермы на 200 голов. 2. Коровник привязного содержания на 200 голов. 3 Кормоприготовительное отделение. План помещений. 4. Линия приготовления и раздачи кормов. Схема технологическая. 5. Смеситель-раздатчик кормов СРК-12. СБ. 6. Фрезбарабан загрузки кормов СБ. 7. Лоток загрузочный СБ. 8. Деталировка фрезы (вал) СБ. 9. Экономика. Все СПецификации к чертежам Язык документа

Софт: КОМПАС-3D 16

Файлы:
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/5. Смеситель-раздатчик кормов СРК-12. СБ.frw
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/6. Фрезбарабан загрузки кормов СБ.frw
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/1. Генплан фермы на 200 голов.frw
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/9. Экономика.frw
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/2. Коровник привязного содержания на 200 голов.frw
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/Все СПецификации к чертежам.frw
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/8. Деталировка фрезы (вал) СБ.frw
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/4. Линия приготовления и раздачи кормов. Схема технологическая.frw
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/РПЗ на 200 голов КРС.doc
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/7. Лоток загрузочный СБ.frw
Смеситель-раздатчик кормов СРК-12 с самозагрузкой/3 Кормоприготовительное отделение. План помещений.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Иван Петров
Дата: 2016-04-26
Просмотры: 1438
7 комментариев
    1

    А такой кормораздатчик как ЗРП-12 есть?

      7

      А чертеж ЗРП-12 у вас есть?

    3

    Конструктивное отличие от РСК-12 - наличие фрезбарабана для самозагрузки даже такие кормов, как прессованное консервированное плющенное зерно и бункер с белково-витаминно-минеральными добавками над выгрузным транспортером, они выгружаются поверх раздаваемой кормосмеси.

      4

      Эта работа на русском или белорусском языке?)

        5

        русском

    6

    хотел бы я увидеть техническую работу на белорусском языке 🙂
