Механизация раздачи кормов с разработкой эксцентрикового механизма кормораздатчика

Чувашская государственная сельскохозяйственная академия.
Кафедра "Механизация животноводства и безопасность жизнедеятельности"
Дипломный проект по дисциплине "МЖБЖ"
На тему: "Механизация раздачи кормов в колхозе "Свобода" на 400 голов"
Чебоксары 2013

Целью изобретения в данном проекте является обеспечение регулирования интенсивности вибрационного воздействия на кормовой материал путем плавного изменения амплитуды колебания вибрирующего элемента.
Указанная цель достигается тем, что эксцентриковый механизм привода выполнен в виде вала с эксцентриковым диском, прижатым кольцом к прижимному, к которому с некоторым смещение от его оси прикреплен палец, соединяющий шарнирно этот прижимной диск с вибрирующим элементом, через шатун.

Дипломный проект включает в себя: графическую часть состоящая из 7 листов формата А1 , пояснительную записку, содержащую 60 страниц с энергетическими и прочностными расчетам.

Эксцентриковый механизм привода вибрирующего элемента содержит вал с двумя подшипниками качения. На одном конце вала при помощи шпоночного соединения установлен эксцентриковый диск и зафиксирован стопорным кольцом. Эксцентриковый диск прижат к прижимному диску посредством кольца болтами. К прижимному диску, с некоторым смещением от его оси прикреплен палец, который связывает прижимной диск с вибрирующим элементом через подшипник, корпус и шатун. Вал приводится во вращательное движение от электродвигателя через клиноременной вариатор.

Таким образом, благодаря применению такого эксцентрикового механизма привода вибрирующего элемента можно подбирать для любого вида кормового материала оптимальное значение амплитуды колебания, тем самым и интенсивности вибрационного воздействия, при котором происходит наилучшее выравнивание свободной поверхности и насыпной плотности кормового бурта в бункере кормораздатчика.

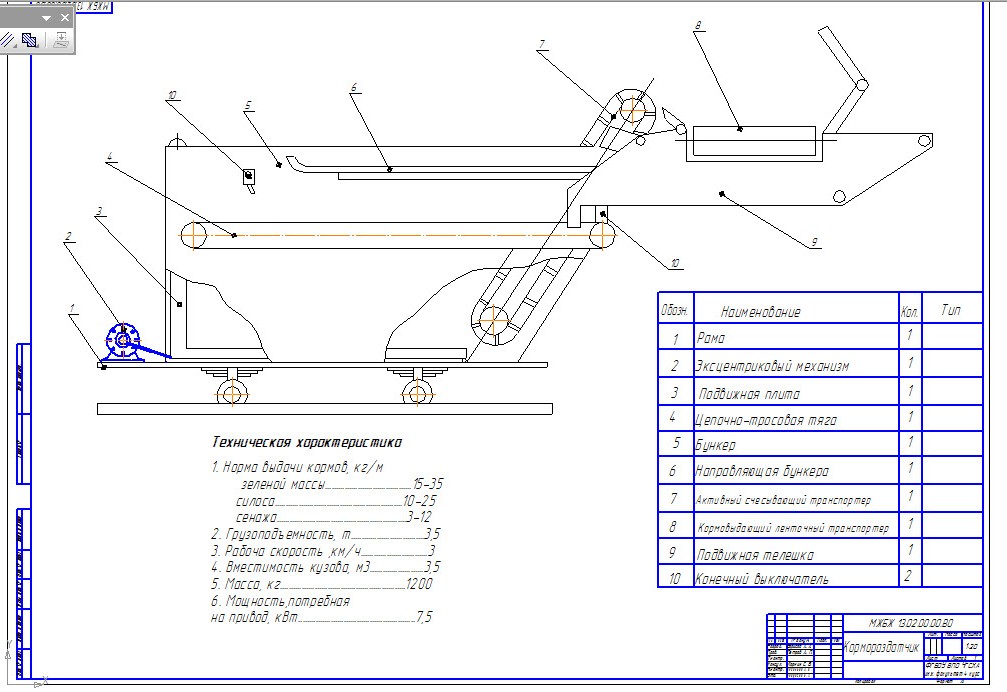

В конструкторской части был разработан "Эксцентриковый механизм привода вибрирующего элемента" к кормораздатчику.

Техническая характеристика:
1. Норма выдачи кормов, кг/м
зеленой массы.......... ............15-35
силоса........................... .............10-25
сенажа.......................... ......3-12
2. Грузоподъемность, т........... ................3,5
3. Рабоча скорость ,км/ч........ .................3
4. Вместимость кузова, м3......... .............3,5
5. Масса, кг................ .................1200
6. Мощность,потребная на привод, кВт. ............7,5

Состав: Анализ производственной деятельности хозяйства (АП), план расположения оборудования (ПРО), Эксцентриковый механизм (СБ), Кормораздатчик (ВО), Деталировка ( вал, корпус, крышка подшипника, палец, эксцентриковый диск, прижимной диск, шатун), Спецификация, Технико-экономические показатели конструкции(ТП), ПЗ Язык документа

Софт: Компас-3D LT V 12 SP3

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Механизация раздачи кормов с разработкой эксцентрикового механизма кормораздатчика

Просмотр файлов
Чертежи ПЗ/Анализ производственной деятельности хозяйства.cdw
Чертежи ПЗ/Генеральный план откормочной фермы КРС.cdw
Чертежи ПЗ/Деталирование (Часть 2).cdw
Чертежи ПЗ/Деталирование.cdw
Чертежи ПЗ/Кормораздатчик.cdw
Чертежи ПЗ/Откормочник КРС на 400 голов.cdw
Чертежи ПЗ/Пояснительная записка.doc
Чертежи ПЗ/Сборочный чертеж.cdw
Чертежи ПЗ/Спецификация 2 лист.cdw
Чертежи ПЗ/Спецификация.cdw
Чертежи ПЗ/Технико-экономическая карта.cdw
Чертежи ПЗ
