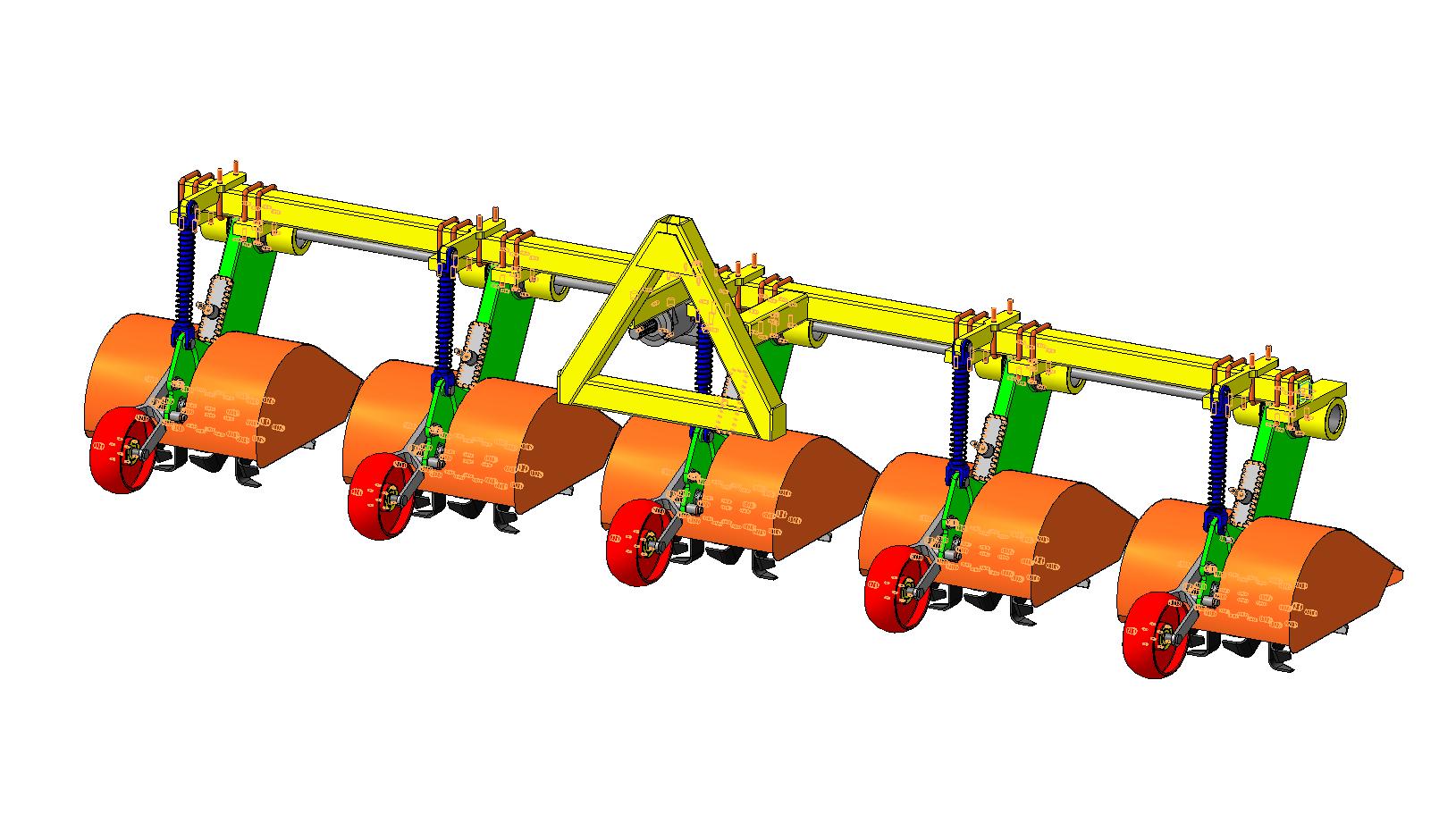

Междурядный фрезерный культиватор

Аналог КФ-4,2.
Культиватор с фрезами для междурядной обработки: рыхление почвы, уничтожение сорняков и разрушение почвенной корки при выращивании овощных и пропашных культур, а также в плодовых и декоративных питомниках и т.д.
Количество фрез - 5
Глубина работы - 11-13 см
Высота рамы от земли - 53 см
Габаритные размеры:
Ширина: 3930
Высота: 1100
Длина: 1050
Вес - 748 кг
Необходимая мощность трактора - от 50 л.с.

Состав: 3D Сборка с историей. Язык документа

Софт: КОМПАС-3D 15 SP1

Сайт: www

Файлы:
редуктор/
редуктор/крышка верхняя.m3d
редуктор/вал левый.m3d
редуктор/правая крышка.m3d
редуктор/корпус.m3d
редуктор/вал ведомый.m3d
редуктор/Сборка.a3d
редуктор/крыка передняя.m3d
редуктор/прокладка верхняя.m3d
редуктор/17.m3d
редуктор/вал правый.m3d
редуктор/прокладка левая.m3d
редуктор/прокладка правая.m3d
редуктор/левая крышка.m3d
редуктор/вал передний.m3d
редуктор/прокладка передняя.m3d
редуктор/23.m3d
Сборка вся.a3d
крепление навески/
крепление навески/брусзадний верхний.m3d
крепление навески/брус нижний.m3d
крепление навески/Сборка.a3d
крепление навески/накладка нижняя.m3d
крепление навески/брусзадний нижний.m3d
крепление навески/брус 1.m3d
крепление навески/накладка верхняя.m3d
привод и барабан/
привод и барабан/звёздочка ведущая.m3d
привод и барабан/пружина натяжника.m3d
привод и барабан/шкворень корпуса натяжника.m3d
привод и барабан/храповик.m3d
привод и барабан/Сборка большая.a3d
привод и барабан/ступица 11111.m3d
привод и барабан/корпус натяжника.m3d
привод и барабан/прокладка.m3d
привод и барабан/Деталь2.m3d
привод и барабан/шквореньзвёздочки натяжника.m3d
привод и барабан/Ведомое кулачковое колесо.m3d
привод и барабан/Втулочки.m3d
привод и барабан/втклочка кожуха.m3d
привод и барабан/Деталь 1.m3d
привод и барабан/звёздочка натяжная.m3d
привод и барабан/Сборка малая левая 1.a3d
привод и барабан/Сборка.a3d
привод и барабан/Сборка малая.a3d
привод и барабан/пластина-держатель.m3d
привод и барабан/кожух.m3d
привод и барабан/Деталь.m3d
привод и барабан/ступица левая.m3d
привод и барабан/натяжник.a3d
привод и барабан/ступица.m3d
привод и барабан/вороток нятяжника.m3d
привод и барабан/шайба.m3d
привод и барабан/шарнир натяжника.m3d
привод и барабан/шкворень звёздочки натяжника.m3d
привод и барабан/Спецификация.spw
привод и барабан/вал.m3d
привод и барабан/Пружина.m3d
привод и барабан/прокладка нятяжника.m3d
привод и барабан/коромысло натяжника.m3d
привод и барабан/звёздочка.m3d
привод и барабан/кожух фрезы.m3d
привод и барабан/Сборка большая левая.a3d
привод и барабан/шкворень кожуха.m3d
рама/
рама/пружина в сборе.a3d
рама/крепление пружины.m3d
рама/Брус рамы.m3d
рама/скоба.m3d
рама/Сборка кранштейн левый.a3d
рама/Д 20.m3d
рама/силка нижняя.m3d
рама/втулка бр.m3d
рама/Д 22.m3d
рама/накладка.m3d
рама/пружина подвески.m3d
рама/ВИЛКА ВЕРХНЯЯ.m3d
рама/опорное колесо/
рама/опорное колесо/ось.m3d
рама/опорное колесо/колесо.m3d
рама/опорное колесо/крышка.m3d
рама/опорное колесо/Сборка.a3d
рама/опорное колесо/втулка.m3d
рама/опорное колесо/вилка.m3d
рама/опорное колесо/втулка колеса.m3d
рама/опорное колесо/палец.m3d
рама/корпус втулки.m3d
рама/Сборка кранштейн правый.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Gammp23
Дата: 2017-05-20
Просмотры: 743
