"Модернизация молотильно-сепарирующего устройства комбайна Енисей-1200-1НМ для уборки злаковых трав на семена"

Кубанский государственный аграрный университет
Кафедра «Тракторы, автомобили и техническая механика»
Дипломный проект по направлению подготовки «Агроинженерия»
На тему "Модернизация молотильно-сепарирующего устройства комбайна Енисей-1200-1НМ для уборки злаковых трав на семена"
Краснодар, 2015

В настоящем дипломном проекте выполнен анализ способов и технических средств уборки зерновых колосовых культур.
Обоснована и предложена конструкция для удаления содержимого колосового вороха из общей массы, позволяющая отделить биологически наиболее ценное зерно от менее ценного и снизить травмирование зерна до минимальных пределов.
Произведены технологические и прочностные расчеты основных узлов и деталей конструкции.
Разработана операционная технология уборки овсяницы луговой на семена.
Рассмотрены вопросы безопасности труда планируемых мероприятий и экологичности.
Приведены расчеты по экономической эффективности использования модернизированного комбайна Енисей-1200-1НМ.
Дипломный проект содержит 103 страницы пояснительной записки, включая семь страниц приложения и девять листов графической части формата А1.

Содержание
Введение………………………………………………………………………… 7
1 Обзор способов и технических средств уборки злаковых культур………. 8
1.1 Комбайновые способы уборки………………………………………….. 8
1.2 Поточно-индустриальные способы уборки……………………………..10
1.3 Уборка незерновой части урожая……………………………………….12
1.4 Выводы по разделу…………………………………………………….....15
2 Модернизация комбайна Енисей-1200-1НМ………………………..………17
2.1 Анализ молотильно-сепарирующих устройств зерноуборочных комбайнов……………………………………………………………………..17
2.2 Технологический процесс работы комбайна…………………………..22
2.3 Описание предлагаемой конструкции…………………………………..24
3 Разработка операционной технологии уборки овсяницы луговой на
семена… 27
3.1 Характеристика условий работы………………………………………..27
3.2 Агротехнические требования …………………………………………..27
3.3 Выбор состава и режима работы комбайна, подготовка его к работе..28
3.4 Подготовка поля………………………………………………………….31
3.5 Работа агрегата на загоне……………………………………………….35
3.6 Контроль качества уборки………………………………………………44
3.7 Охрана труда и окружающей среды……………………………………45
4 Технологические и конструктивные расчеты……………………………….47
4.1 Расчет винтового конвейера……………………………………………...47
4.2 Расчет пневмотранспортной установки………………………………….56
4.3 Расчет вала контрпривода вентилятора…………………………………67
5 Безопасность жизнедеятельности ……………………….…………………...71
5.1 Общие положения ………………………………………………………..71
5.2 Анализ состояния условий труда в ООО СХП «Дмитриевское»……..71
5.3. План мероприятий по охране труда в ООО СХП «Дмитриевское»….73
5.4.Пожарно-профилактические мероприятия….…………………………76
5.5 Мероприятия по обеспечению экологической безопасности.…………78
6 Экономическая эффективность модернизации молотильно-сепарирующего устройства комбайна Енисей-1200-1НМ …………..…………………….……81
6.1 Производительность агрегатов…………………………………….........81
6.2 Затраты труда……………………………………………………………..81
6.3 Производительность труда…………………………………………...….81
6.4 Ожидаемый годовой экономический эффект ………………………….82
6.5 Срок окупаемости дополнительных капиталовложений………………90
6.6 Металлоемкость операции……………………………………………….91
6.7 Энергоемкость операции…………………………………………………92
Заключение……………………………………………………………….……94
Список использованных источников……………………………….…………..95
Приложение…………………………………………98

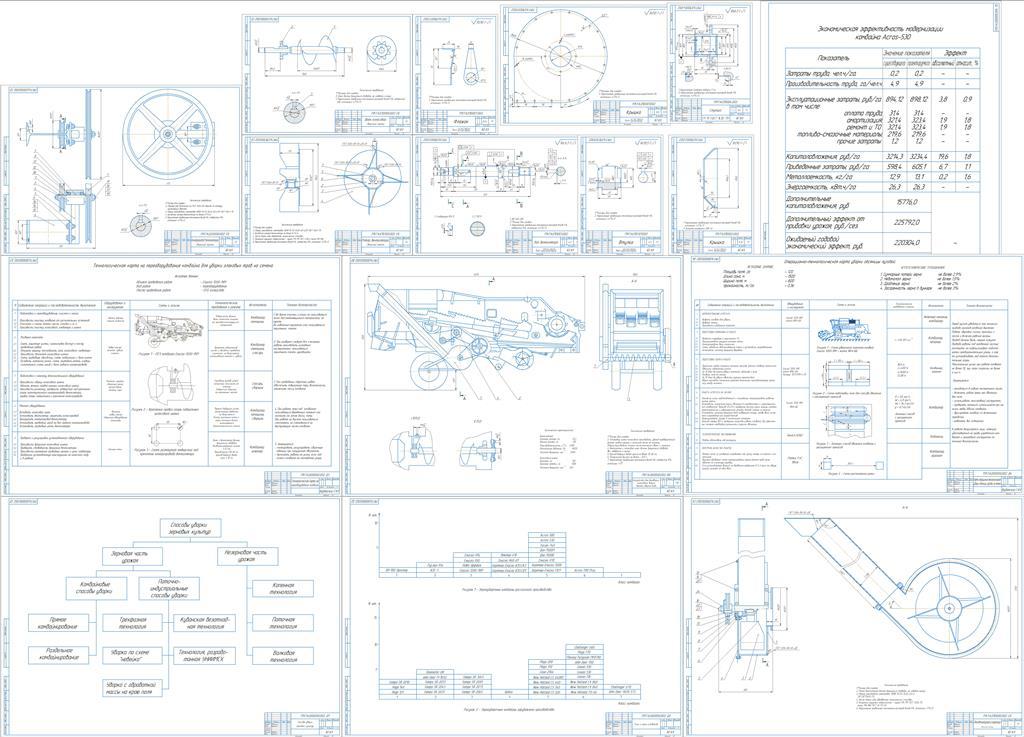

Состав: Устройство для доработки вороха (ВО), пневмотранспортер (СБ), шнек колосовой (СБ), ротор вентилятора (СБ), контрпривод вентилятора (СБ), деталировка (вал вентилятора, крышка, втулка, ступица, флажок), спецификации, способы уборки (Д), типы и марки комбайнов (Д), технологическая карта на переоборудование (ТК), операционная карта уборки овсяницы луговой (Д), ПЗ Язык документа
