Модернизация мойки-измельчителя корнеплодов с разработкой технологического процесса изготовления вала

Днепропетровский государственный аграрно-экономический университет
Кафедра сельскохозяйственные машины
Дипломный проект на тему : "Модернизация мойки-измельчителя корнеплодов с разработкой технологического процесса изготовления вала"
Днепропетровск 2013

Целью дипломного проекта является модернизация мойки-измельчителя корнеплодов с разработкой технологического процесса изготовления ступицы левого битера приемного вала.
Выполнен обзор существующих измельчителей кормового сырья.
В конструкторской части проекта приводится описание строения и принципа работы проектной мойки-измельчителя корнеплодов, а также проведены технологические и инженерные расчеты данной машины.
Разработан технологический процесс изготовления ступицы левого битера приемного вала мойки-измельчителя.
Предложен комплекс мероприятий по охране труда и окружающей среды.
Определены годовой экономический эффект от использования проектной машины.

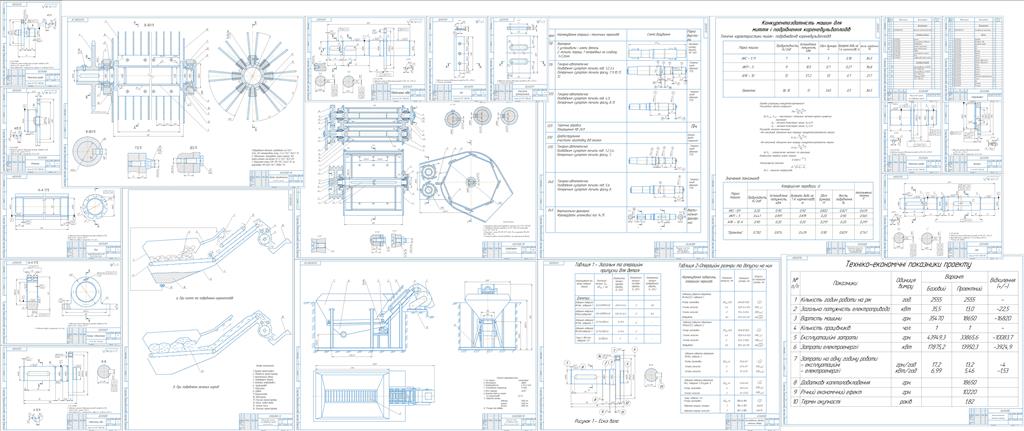

Графическая часть содержит общий вид машины для мойки и измельчения кормов, сборочный чертеж измельчителя и приёмного битера, последовательность обработки ступицы битера, маршрут механической обработки детали "вал измельчителя", конкурентоспособность машин для измельчения корнеплодов, технико-экономические показатели проекта и деталировки.

Зміст
Вступ………………………………………………………………………………… 7
1 Механізація приготування кормів до згодовування……………………………… 9
1.1 Зоотехнічні вимоги до приготування кормів із коренебульбоплодів………. 9
1.2 Огляд конструкцій машин для миття і подрібнення коренебульбоплодів……. 9
1.3 Аналіз засобів для подрібнення кормів………………………………………… 13
2 Модернізація та обґрунтування параметрів конструкції мийки - подрібнювача кормів………………………………………………………………..
15
2.1 Будова та робота проектної машини для миття і подрібнення кормів………. 15
2.2 Розрахунок робочих параметрів машини……………………………………… 17
2.3 Розрахунок основних деталей…………………………………………………… 20
2.4 Висновки до розділу……………………………………………………………… 23
3 Розробка технологічного процесу виготовлення вала мийки-подрібнювача… 24
3.1 Проектування конструкції вала мийки-подрібнювача……………………….. 24
3.1.1. Аналіз технологічності конструкції об’єкту……………………………….. 24
3.1.2. Визначення технологічності конструкції деталі за якісними показниками….. 25
3.1.3. Визначення технологічності конструкції деталі за кількісними показниками………………………………………………………………………..
25
3.1.4. Вибір методу одержання заготовки деталі…………………………………. 27
3.1.5 Визначення міжопераційних припусків та операційних розмірів вихідної заготовки………………………………………………………………...
31
3.1.6. Технологічний процес на обробку вала……………………………………… 39
3.2 Проектування конструкції маточини лівої бітера приймального вала……….. 42
3.2.1. Аналіз технологічності конструкції об’єкту……………………………….. 42
3.2.2. Визначення технологічності конструкції деталі за якісними показниками……………………………………………………………………….
42

3.2.3. Визначення технологічності конструкції деталі за кількісними показниками……………………………………………………………………….
42
3.2.4. Вибір методу одержання заготовки деталі…………………………………… 44
3.2.5. Визначення міжопераційних припусків та операційних розмірів вихідної заготовки………………………………………………………………...
47
3.2.6. Технологічний процес обробки вала………………………………………… 52
3.3 Висновки до розділу…………………………………………………………….. 58
4 Охорона праці……………………………………………………………………… 59
4.1 Характеристика умов праці та аналіз шкідливих виробничих факторів……. 59
4.2 Заходи по створенню безпечних умов праці…………………………………… 60
4.2.1. Дільниці механічної обробки………………………………………………… 60
4.2.2. Дільниця хіміко-термічної обробки………………………………………….. 63
4.3 Заходи по утворенню нормальних і нешкідливих санітарно-гігієнічних умов праці………………………………………………………………………….
64
4.4 Заходи по пожежній безпеці. ………………………………………………….. 65
4.5 Захист від атмосферної електрики (блискавки) ……………………………… 66
4.6 Цивільна оборона……………………………………………………………….. 72
4.7 Висновки до розділу……………………………………………………………. 76
5 Охорона навколишнього середовища…………………………………………… 77
6 Техніко-економічні показники проекту………………………………………… 79
Висновки……………………………………………………………………………. 83
Список використаної літератури………………………………………………….. 84
Додатки……………………………………………………………………………….. 86

Состав: Машина для мойки и измельчения кормов (ТС), машина для мойки и измельчения кормов (ВО), измельчитель (СБ), битер приёмный (СБ), Деталировка (вал, крышка, пластина противорежущая, нож, ступица правая, ступица левая, вал, корпус подшипника, фланец, ступица правая, ступица левая), последовательность обработки ступицы битера, маршрут механической обработки детали "вал измельчителя", конкурентоспособность машин для измельчения корнеплодов, технико-экономические показатели проекта, Спецификация, ПЗ Язык документа
